מה חשוב לדעת כמתכננים/מבצעים לגבי עיגון כימי

מה חשוב לדעת למתכננים עוגן כימי ?


1.1- לבדוק שהדבק כימי מאושר/תקני לשימוש שבו אנחנו עושים בדבק : מוטות הברגה, מוטות  ברזל, בטון סדוק וכולי.

-הזהרה : חברות מובילות התחילו להשתמש בדבקים ללא שום תקן אירופאי, המיועדים לעבודות לא קונסטרוקטיביים. אין לסמוך על המותג. יש לבדוק בנתונים טכניים שהדבק אכן מאושר ותקני.-

1.2- לעשות את החישוב על ידי תוכנת חישוב של החברה המספקת את העיגון כימי או דרך חישוב ידני בהתאם לדרישות התקנים
       האירופאיים.

1.3- לרשום בתוכנית בצורה ברורה את שם הדבק, קוטר המוט, עומק התקנה וקוטר קידוח בבטון (או לרשום בהתאם להוראות
       היצרן אבל האופציה הזאת מחסה את המתכנן מהאחראיות אבל מזמין גם טעויות של הקבלן).

-הזהרה : נושא הקוטר קידוח בהתאם לקוטר המוט הינו מסובך כי עם אותו דבק כימי, עם אותו קוטר מוט, הקוטר קידוח יכול להיות שונה בהתאם לסוג המוט ולתקן שהשתמשנו לתכנון. לדוגמא התקנה של מוט הברגה בקוטר 12 מ''מ עם דבק כימי דורש לפי תקן אירופאי TR029 קוטר קדח 14 מ''מ ועם אותו תקן עם מוט ברזל בקוטר 12 מ''מ, הקדח הנדרש הינו 16 מ''מ ועם אותו מוט ברזל בקוטר 12 מ''מ אבל עם תכנון לפי תקן אירופאי TR023 הקוטר קדח הנדרש הינו 14 מ''מ...  עדיף לבדוק היטב במפרט טכני של הדבק או להתייעץ עם המחלקת הנדסה של הספק.-

1.4- במידה והתכנון כולל מוטות בקוטר 20 מ''מ ולמעלה והחישוב בוצע ללא התחשבות בקידוח יהלום, יש לרשום בצורה ברורה
       שאין לאשר קידוח יהלום ללא אישור מפורט בכתב של המתכנן.

1.5- מומלץ לרשום בכל תוכניות שאסור לרתך בקרבת עיגון כימי ללא אישור בכתב של המתכנן.  במידה ויהיו מקרים שאין מנוס
       לחתך, מומלץ להתייעץ עם המהנדס של חברת המספק את העוגנים.

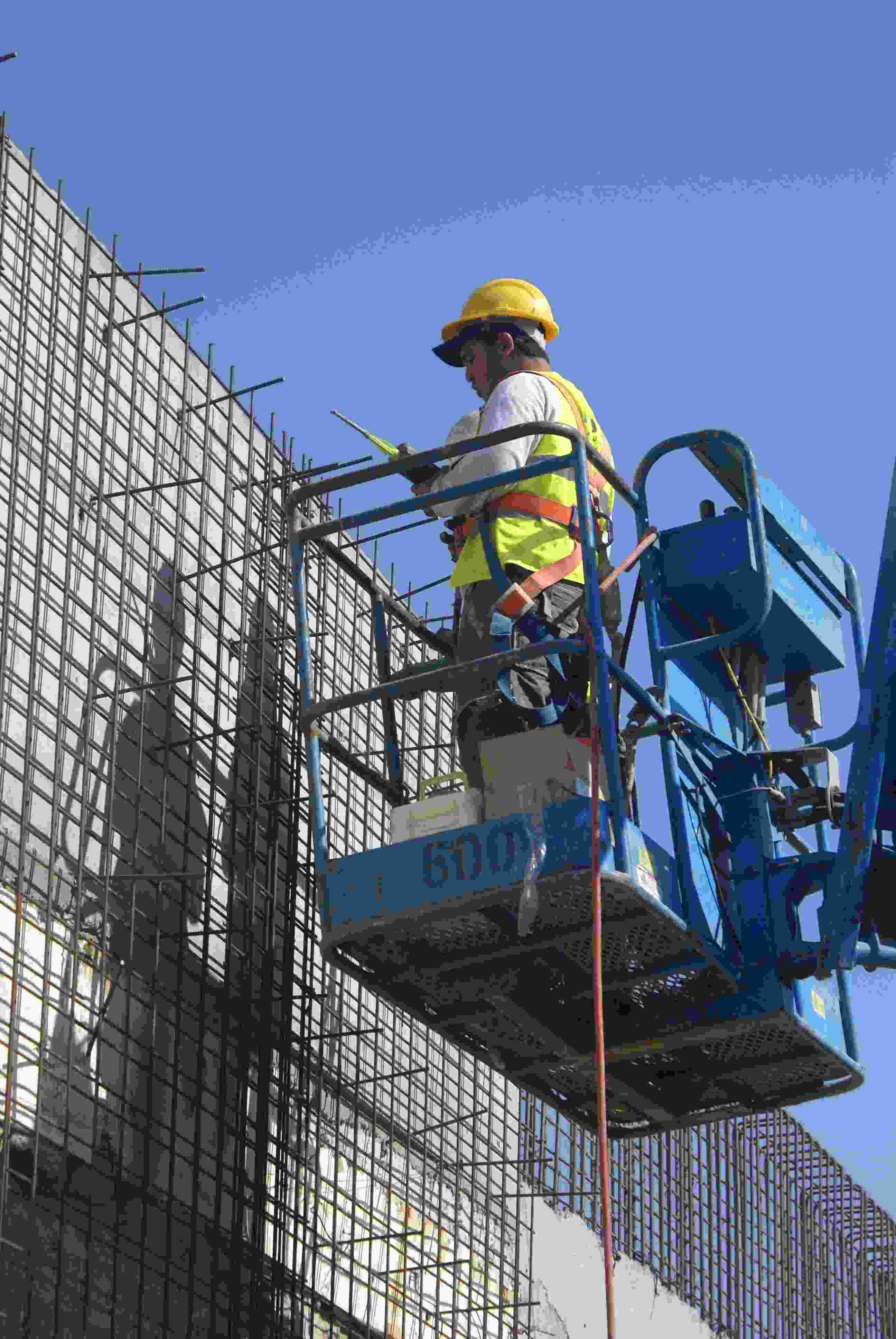

מה חשוב לדעת למתקינים עוגן כימי ?

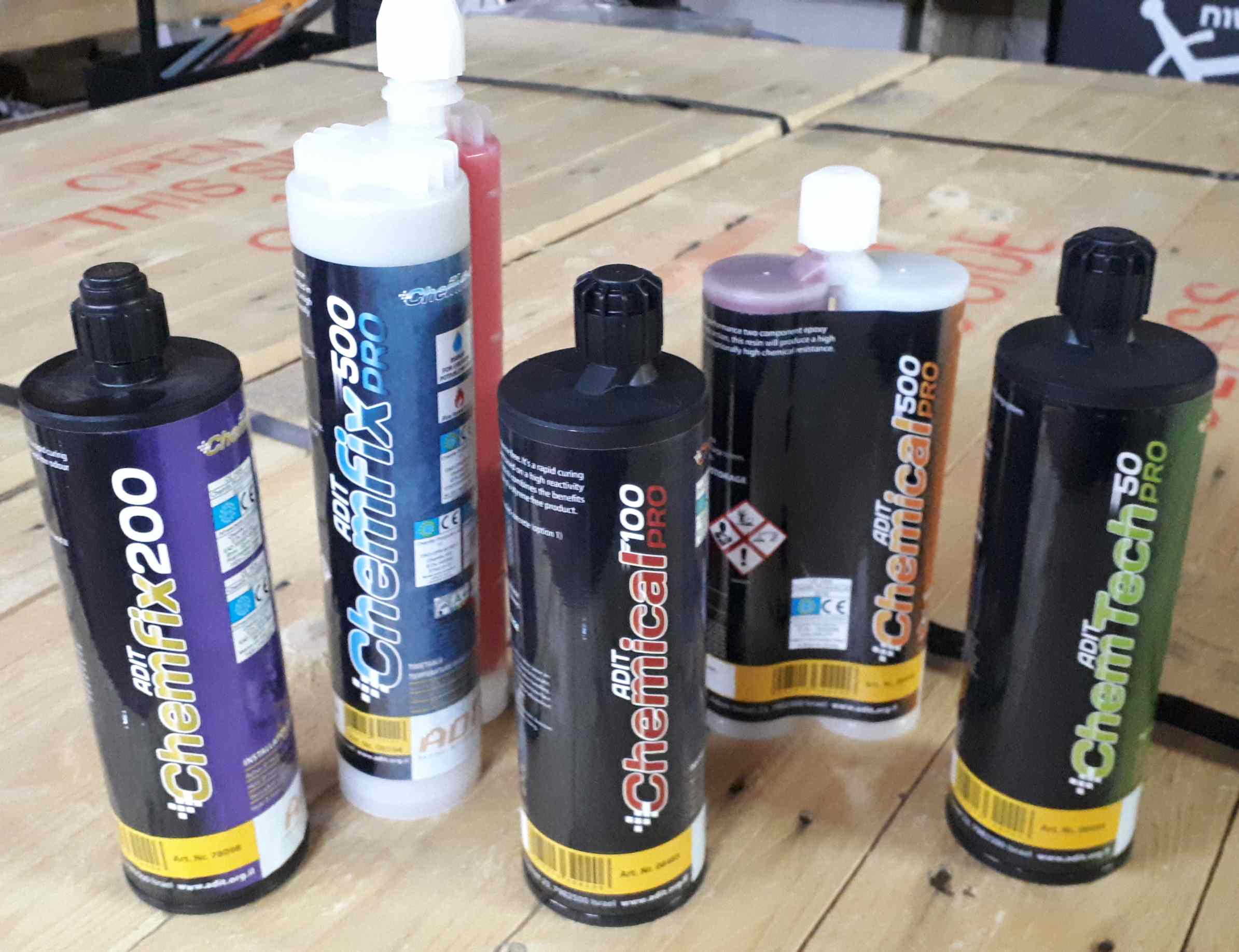

2.1- לבדוק שהדבק שסופק תואם לדבק המוזמן.

2.2- לקדוח חור בבטון בעומק ובקוטר בהתאם לדרישת התכנון.

-הזהרה : אין להשתמש בקידוח יהלום ללא התייעצות עם המתכנן.  קידוח ביהלום גורם להפחתת משמעותית של חוזק ההדבקה ויש לבדוק שהתכנון התחשב בהפחתה-

-הזהרה : נושא הקוטר קידוח בהתאם לקוטר המוט הינו מסובך כי עם אותו דבק כימי, עם אותו קוטר מוט, הקוטר קידוח יכול להיות שונה בהתאם לסוג המוט ולתקן שהשתמשנו לתכנון. לדוגמא התקנה של מוט הברגה בקוטר 12 מ''מ עם דבק כימי דורש לפי תקן אירופאי TR029 קוטר קדח 14 מ''מ ועם אותו תקן עם מוט ברזל בקוטר 12 מ''מ, הקדח הנדרש הינו 16 מ''מ ועם אותו מוט ברזל בקוטר 12 מ''מ אבל עם תכנון לפי תקן אירופאי TR023 הקוטר קדח הנדרש הינו 14 מ''מ...  עדיף לבדוק היטב במפרט טכני של הדבק או להתייעץ עם המחלקת הנדסה של הספק.-

2.3- יש לנקות את הקדח בבטון בלחץ אוויר.

-הזהרה : לא מומלץ לאשר לפועל להשתמש בצינור פשוט כי לא רק שהמערכת הזאת לא מנקה טוב את החור אבל גם הוא גורם לפועל לנשום את האבק וזה מאוד מסרטן-

-הזהרה : יש בהחלט דבקים כימיים פחות רגישים לניקוי לא יסודי של הקדח אבל אין עדיין דבק שמותר להתקין בצורה תקנית עם קוצים ללא ניקוי חור-

2.4- יש להבריש את החור (פעולה זאת חשובה במיוחד כשהרקע עשוי מחומר שמתפרק כמו איטונג או בטון מאוד ישן או חול
       מחוזק. בבטון תקין, הפעולה
 מחויבת בתקנים אירופאיים אבל עם השפעה מאוד קטנה לפי הניסיון שלנו).


2.5- יש להזריק את החומר מסוף הקדח (בנקודה הכי עמוקה) עד אמצע החור.

-הזהרה : יש חברות הנותנות הנחיות להזריק את החומר מהסוף עד פתח הקדח.  הגישה הזאת לא נכונה ויכולה לגרום להתקנה לא טובה כי, הימצאות של דבק כימי קרוב לפתח, גורם לכך שבהכנסת המוט, לחץ אוויר גורם להוצאת חלק מהדבק הנמצאת בכניסה, וכן, למרות שאולי חסר חצי מהכמות החומר, הפועל מקבל את התחושה שהעבודה הושלמה-

-הזהרה : הטעות הכי נפוצה בתחום העיגון כימי אשר גורם ליותר מחצי מהכשלים הינו הקטנת הפיאות הזרקה של הדבקים בגלל שהדבק התייבש בפיאה וסותם את היציאה.  זאת טעות חמורה שגורם לכך שהדבק לא יתייבש כראוי או לא יתייבש כלל.  ב-95% מהמקרים בעשור אחרון שקיבלנו תלונות על הדבקים או על תוצאות בדיקות שליפה, זאת הייתה סיבת הכשל למרות שבהתחלה, רב הקבלנו מכחישים ולא מודעים ממה שמתבצע בשטח.  אז, אם תרצו למנוע מ-95% מהבעיות לגבי הדבק כימי, תסבירו היטב לפועל שאין לחתוך פיאות בשום מקרה, בשום דרך, בשום סיבה ובשום זמנים. –

2.6- להכניס את המוט עם היד בסיבוב.  קצת חומר כימי שייצא מהחור כתוצאה מהכנסת המוט הינו סימן של מילוי של החור ושל
       התקנה נכונה.

-הזהרה : במידה והפועל לא מצליח להכניס את המוט עם היד, זה אומר שאו המוט מכופף או הקדח לא מתאים למוט שמתקינים-

-הזהרה : במידה וההתקנה בתקרה, חובה להשתמש במשקפי מגן.  כל טיפה של דבק כימי שתיפול בעיין יגרום לנזק בלתי הפיך.  בנוסף, מומלץ בהתקנה כזאת להכין "קלמפות" או מסמרים קטנים שדוחפים בסוף הכנסת המוט כדי להחזיק את המוט עד תחילת ייבוש הדבק.  אפשרות נוספת זה, להכין כוסות עם רגליים שמחזיקות את המוטות באופן זמני-

2.7- לחכות בין שעה ל-10 שעות בהתאם לסוג הדבק לייבוש מלא.

-הזהרה : שימו לב שקר רטיבות יכולה לגרום להתעכבות בתהליך ההתייבשות של הדבק.  בקידוח יהלום, מדברים על תוספת של 24 שעות לייבוש סופי.-

-הזהרה : אין לחתך ליד דבק כימי או על עיגון כימי.  יש דבקים פחות רגישים לטמפרטורה גבוהה אבל רב הדבקים מתחילים להתחלש ב-40 מעלות והדבקים הטובים ביותר ב-80 מעלות.  יש לתכנן את החיתוך עם מהנדס החברה המספקת את העוגנים אם הדבר נחוץ.-
