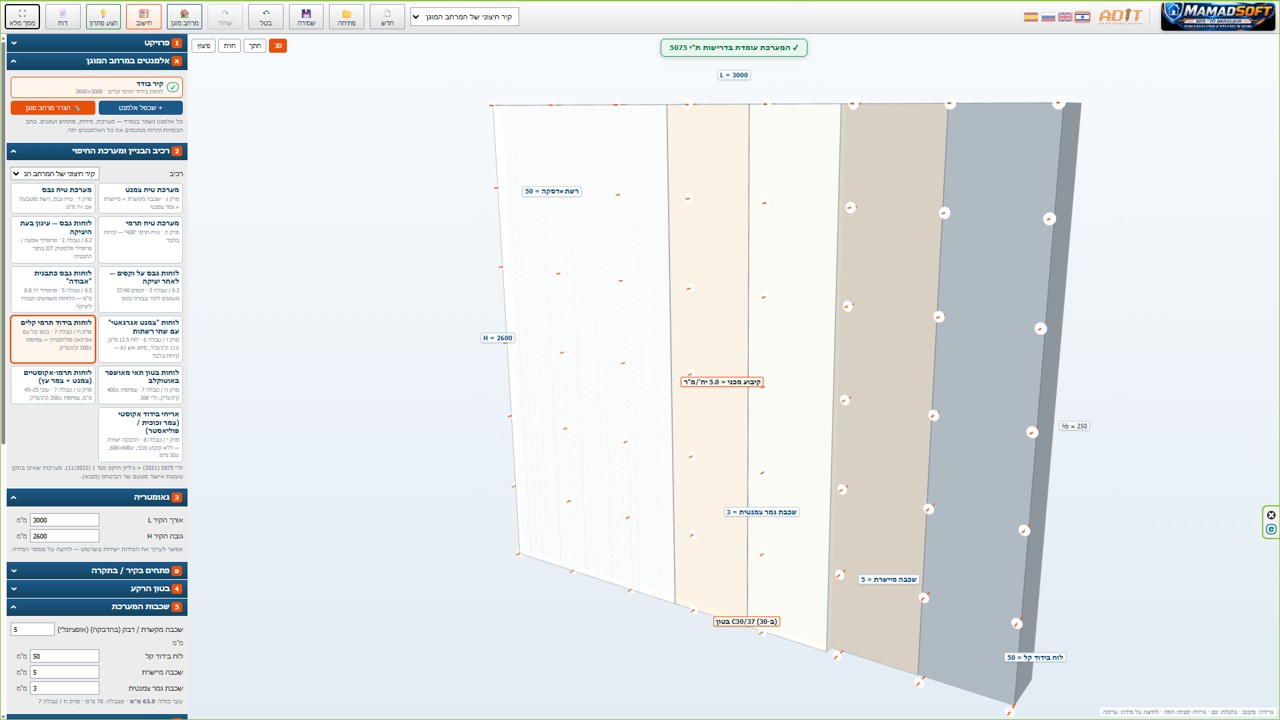

MAMADSOFT — תכנון מערכות ציפוי וחיפוי פנימי במרחב מוגן (ממ"ד) לפי ת"י 5075
MAMADSOFT היא תוכנת אונליין חינמית של אדיט (ADIT), המיועדת למהנדסים, אדריכלים ומבצעים בישראל, לתכן מערכות החיפוי הפנימי של מרחב מוגן לפי התקן הישראלי ת"י 5075 (פברואר 2021) על גיליון תיקון מס' 1 (נובמבר 2022). התוכנה פועלת בדפדפן, ללא התקנה וללא הרשמה.
מה התוכנה מחשבת
- בחירת מערכת החיפוי לקירות ולתקרת המרחב המוגן, מתוך כל המערכות הכלולות בתקן.
- מבנה השכבות ועובי כל שכבה, מול מגבלות העובי של הפרק הרלוונטי בתקן.
- פריסת השלד: מרחק בין צירי הפרופילים והזקפים, מרחקי ברגי הלוח, נקודות קיבוע לקיר ולמסילות.
- בחירת בורג הבטון ובדיקתו לפי EN 1992-4, כולל אורך הבורג הנדרש וחדירה לבטון.
- פתחים — דלת ממ"ד וחלון ממ"ד: ניכוי שטח, מסגור הפתח, זקפי אגף, משקוף וסף.
- כתב כמויות מלא: פרופילים לפי מידה, לוחות, ברגים, עוגנים, דסקות ורשת שריון.
- דוח חישוב מודפס בפורמט A4 עם הסעיף שמאחורי כל דרישה.
מערכות החיפוי הכלולות בת"י 5075
- מערכת טיח צמנט (פרק ג) — עובי כולל עד 25 מ"מ בקירות ועד 7 מ"מ בתקרות.
- מערכת טיח גבס (פרק ד) — עד 20 מ"מ בקירות, רשת שריון בעובי גדול מ-7 מ"מ.
- מערכת טיח תרמי (פרק ה) — קירות בלבד, עד 70 מ"מ, טיח תרמי "400".
- לוחות גבס המעוגנים בעת היציקה (ס' 6.2, טבלה 2) — פרופילי אומגה או פרופילי פלסטיק בשיטת ICF.
- לוחות גבס על זקפים לאחר היציקה (ס' 6.3, טבלה 3) — זקפים 37/40 המעוגנים בבורגי בטון.
- חיפוי תקרה בלוחות גבס (ס' 6.4, טבלה 4) — פרופילים 47/17 על לוחיות תלייה או זוויתנים.
- לוחות גבס כתבנית "אבודה" (ס' 6.5, טבלה 5) — פרופילי 'ח' בעובי 0.8 מ"מ.
- לוחות "צמנט אגרגאטי" עם שתי רשתות (פרק ז, טבלה 6) — סיווג אש A1.
- לוחות בידוד תרמי קלים ובטון תאי מאושפר באוטוקלב (פרק ח, טבלה 7).
- לוחות תרמו-אקוסטיים מצמנט וצמר עץ (פרק ט).
- אריחי בידוד אקוסטי מצמר זכוכית או מפוליאסטר (פרק י, טבלה 8).
מה נבדק בכל תכן
- עובי כל שכבה והעובי הכולל של המערכת מול מגבלות התקן.
- מרחקים מרביים בין פרופילים, בין ברגים ובין נקודות הקיבוע, לפי הטבלה של המערכת שנבחרה.
- קוטר בורג הבטון (≥ 6 מ"מ), אורכו (≥ 50 מ"מ בטבלאות 3, 4 ו-6) וחדירתו לבטון (≥ 40 מ"מ, ס' 2.6).
- דרישות כוח השליפה: 0.17 קילוניוטון בטבלה 7, 315 ניוטון בסעיף 7.2.3, ובתקרה פי 4 מהעומס ולא פחות מ-800 ניוטון.
- תכונות רשת השריון לפי פרק יא, ודרישות הדבק והשכבה המקשרת לפי הפרק הרלוונטי.
- תגובה בשרפה — חומרי בידוד מסיווגים A1, A2 ו-B בלבד (ס' 2.3).
- מספר הבדיקות באתר לפי טבלה 9, וסטיות מותרות לפי טבלה 11.
בורגי הבטון
תכן העוגן מבוצע לפי EN 1992-4, שיטת תכן A: כשל קונוס בטון, כשל שליפה, כשל פלדה, pry-out והשפעת מרחק מקצה הבטון. הנתונים האופייניים נלקחים מאישור ETA-20/0046 של בורגי הבטון של אדיט — TFE, THE ו-TXE מנירוסטה. פונקציית "הצע פתרון" מחזירה את הבורג הקטן והקצר ביותר שעובר את כל הבדיקות במרחק המרבי המותר בתקן, כלומר את הכמות הנמוכה ביותר.
הדוח
הדוח מופק כמסמך A4 מודפס הכולל את נתוני הפרויקט, חתך משורטט של המערכת, טבלת השכבות, פריסת השלד, תכן העוגן עם כל נוסחה והסעיף שמאחוריה, טבלת התאמה לכל הדרישות שנבדקו, כתב כמויות, בדיקות באתר והצהרת התאמה לת"י 5075. ניתן לשמור אותו כקובץ PDF ישירות מהדפדפן.
כפיפות לדרישות פיקוד העורף
ת"י 5075 גובש בשיתוף עם פיקוד העורף, וכל הנדרש בו כפוף לדרישות פיקוד העורף. התוכנה בודקת את דרישות התקן ואת תכן העוגן, ואינה מבצעת ניתוח הדף. מערכות חיפוי או חלקי מערכות שאינם כלולים בתקן חייבים אישור לשימוש ממי ששר הביטחון הסמיכו לכך.
שאלות נפוצות
מה זה ת"י 5075?
התקן הישראלי למערכות של ציפויים וחיפויים פנימיים במרחבים מוגנים. הוא חל על מערכות החיפוי המושמות על קירות ותקרות של מרחבים מוגנים, ומגדיר גם את הדרישות מהחומרים וגם את הדרישות מהמערכת המושמת.
מה עומק ההחדרה המזערי של בורג בטון בממ"ד?
לפי סעיף 2.6, חדירת בורג הבטון לקיר הבטון תהיה 40 מ"מ לפחות ובהתאם לדרישות היצרן, וקוטר הבורג יהיה 6 מ"מ לפחות. בנוסף, טבלאות 3, 4 ו-6 דורשות אורך בורג של 50 מ"מ לפחות.
מה המרחק המרבי בין הזקפים בחיפוי גבס בממ"ד?
בחיפוי לאחר היציקה על זקפי פח פלדה מגולוונים המרחק בין הזקפים לא יעלה על 406 מ"מ (טבלה 3). בעיגון בעת היציקה בפרופילי אומגה — עד 500 מ"מ, ובפרופילי פלסטיק — עד 200 מ"מ (טבלה 2).
האם התוכנה בתשלום?
לא. השימוש חופשי וללא הרשמה. התוכנה פותחה על ידי אדיט כשירות למהנדסים בישראל.
האם אפשר להשתמש בעוגנים של יצרן אחר?
מסד הנתונים כולל את בורגי הבטון של אדיט בלבד. ניתן לבצע את התכן הפרסקריפטיבי לפי התקן עם כל בורג בטון בעל ETA המתאים לבטון סדוק, ולהזין את נתוני האישור שלו ידנית בחישוב חיצוני.
