מה ConSteelSoft מחשבת
ConSteelSoft היא תוכנה לתכן חיבורי פלדה מבניים לפי EN 1993-1-8 ו-AISC 360, שמכסה את החיבור כולו בקובץ אחד: מהגדרת החתכים והחומר, דרך פריסת הברגים והריתוכים, ועד לעומסים. היא מיועדת למהנדסי קונסטרוקציה, למתכנני חיבורים ולמשרדים שמלווים ייצור פלדה.
מה שמייחד אותה הוא שהיא מתארת את החיבור כפי שהוא נבנה בפועל, ולא כפי שנוח לחשב אותו. היא שואלת כיצד מחובר כל צד בנפרד, מאפשרת פריסה נפרדת בצד הנושא, ומטפלת במצבים שבהם רוב הכלים נעצרים — קורה מחורצת וקורות משני הצדדים.
חתכים וחומר — נספח לאומי ומקדמי בטיחות
מודול החתכים והחומר מגדיר את הקורה ואת האלמנט הנושא, כשהאלמנט הנושא יכול להיות עמוד או קורה נושאת. באותו מסך נבחרים הנספח הלאומי ודרגת הפלדה, ולצדם מקדמי הבטיחות: γM0 ו-γM1 עבור בדיקות החתך והאלמנט, ו-γM2 ו-γM3 עבור בדיקות החיבור.
הצגת מקדמי הבטיחות כשדות גלויים, ולא כברירת מחדל חבויה בתוך המנוע, היא החלטה מכוונת. המתכנן חותם על החישוב, ולכן הוא צריך לראות לפי איזה נספח לאומי ולפי אילו מקדמים נבנתה הבדיקה — במיוחד כשעובדים על פרויקט שהמפרט שלו קובע ערכים משלו.
כיצד מחובר כל צד
חיבור פלדה אינו סימטרי בהכרח. ConSteelSoft מגדירה בנפרד כיצד מחובר כל צד — הצד של הקורה והצד של האלמנט הנושא. זו ההפרדה שמאפשרת לתאר חיבור אמיתי: ברגים בצד אחד וריתוך בצד השני, או שתי פריסות שונות של אותו זוויתן. הכלי לא מכריח סידור אחיד בשני הצדדים רק כדי לפשט את החישוב.
גאומטריית החיבור — זוויתנים כפולים לגב הקורה
מודול הגאומטריה מטפל בזוויתנים כפולים לגב הקורה, ומגדיר את מלוא פריסת הברגים: מספר שורות הברגים, המרווח p₁ בין השורות, מרחק הקצה e₁, קו הברגים בגב הקורה, קו הברגים בנושא, והמרווח לנושא. בנוסף אפשר להגדיר פריסה נפרדת בצד הנושא, כלומר סידור שאינו חייב להיות זהה לסידור שבגב הקורה.
זהו החלק שבו נקבע בפועל אם החיבור מיוצר או לא. מרחקי קצה ומרווחים אינם פרט תיעודי — הם מה שקובע אם הבורג נושא את מה שמייחסים לו, ואם בכלל אפשר להבריג אותו במקום שסומן.
ריתוכים, חשיפה ומרווחים
הריתוכים מוגדרים לפי עובי גרון a. מודול החשיפה והמרווחים מגדיר את המרווחים סביב החיבור ואת תנאי החשיפה שלו. שני המודולים האלה יושבים בין התכן לבין הביצוע: הם מה שמבדיל בין חיבור שנראה טוב בשרטוט לבין חיבור שאפשר לרתך ולהרכיב באתר.
קורה מחורצת וקורות משני הצדדים
ConSteelSoft מטפלת בקורה מחורצת — notched beam — ובחיבור של קורות משני הצדדים, כולל הגדרת החירוץ עצמו. אלה שני המקרים שהכי הרבה פעמים מוצאים את עצמם מחוץ לתוכנה ובתוך גיליון חישוב ידני. חירוץ מסיר חלק מהחתך בדיוק במקום שבו הגזירה מרבית, ושתי קורות שנפגשות באותו נושא משנות את מה שאפשר לפרוס בכל צד. הכלי מתייחס לשניהם כמודולים ולא כחריגים.
עומסים ופרטי הפרויקט

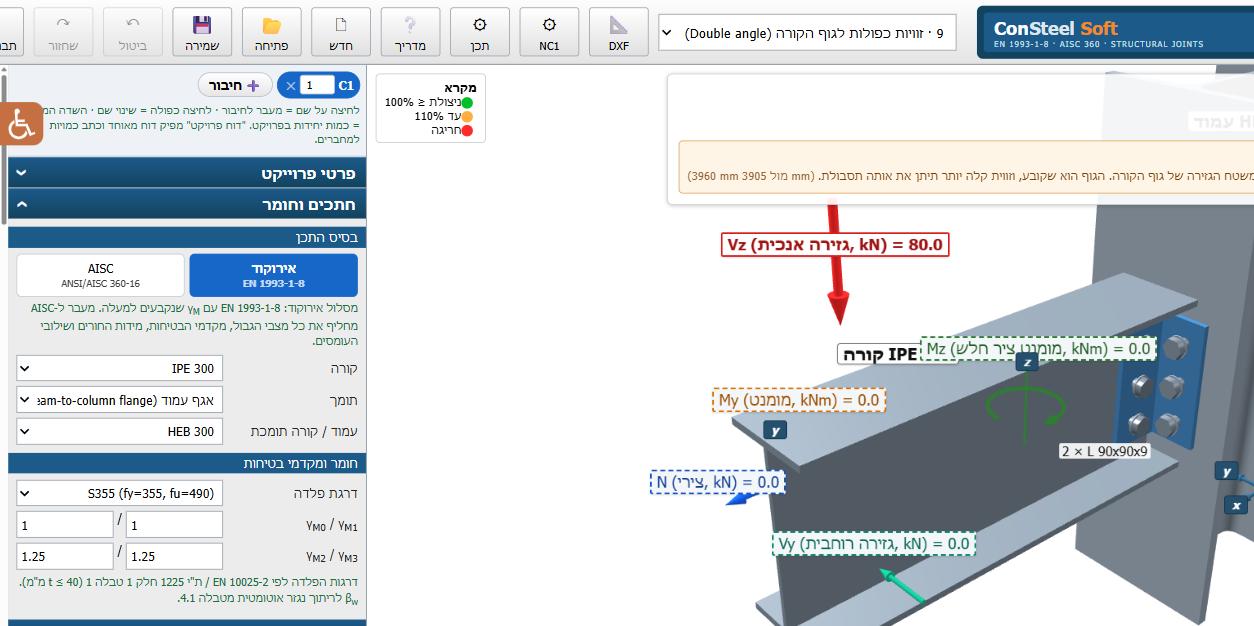

מודול העומסים מזין את העומסים על החיבור, ומודול פרטי הפרויקט נושא את הזיהוי — כך שהחישוב אינו מסמך אנונימי. הפלט מציג את החתכים והחומר, הנספח הלאומי ודרגת הפלדה, מקדמי הבטיחות γM0/γM1 ו-γM2/γM3, אופן החיבור בכל צד, גאומטריית הזוויתנים הכפולים על כל מרחקיה, הריתוכים לפי עובי גרון a, החשיפה והמרווחים והעומסים — לצד פרטי הפרויקט שהוזנו.
