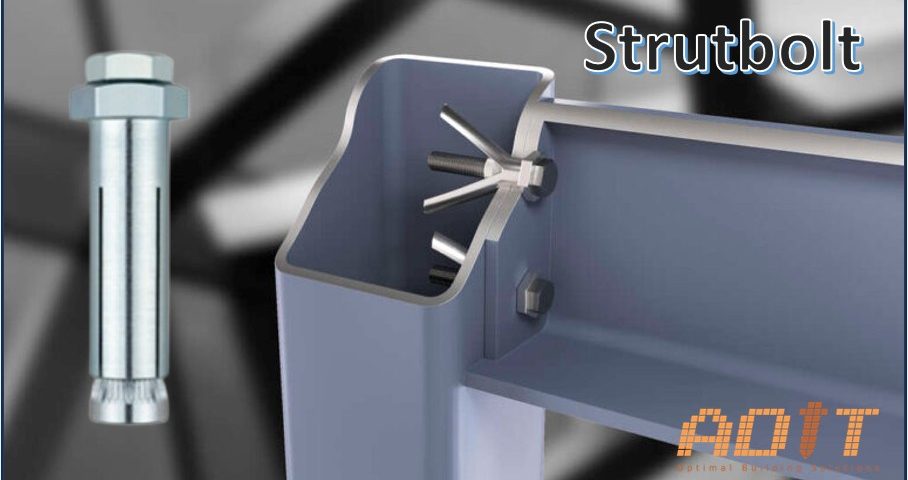

Strutbolt מול Boxbolt – הפתרון המושלם לחיבורי פלדה במבנה סגור
בעולם הבנייה והקונסטרוקציה המודרני, אחד האתגרים הגדולים ביותר הוא ביצוע חיבורים חזקים ובטיחותיים בחתכי פלדה חלולים (SHS) או במקומות בהם הגישה מוגבלת לצד אחד בלבד של המבנה. כאן נכנס לתמונה ה“Boxbolt” והStrutbolt – עוגני התפשטות מתקדמים ששינו את פני השטח בכל הנוגע לחיבורי פלדה עיוורים.
מהו Boxbolt / Strutbolt ולמה הוא חיוני לפרויקט שלך?
Boxbolt וStrutbolt הם שמות מסחריים לשני מוצרים מקבילים מהמשפחה ההנדסית הזהה – "Expanding structural bolting assemblies for blind fastening" (עוגנים מתפשטים לחיבור עיוור), המוסמכים תחת אותו תקן אירופאי EAD 330001-00-0602. שני הברגים מיועדים לחיבור אלמנטי פלדה ללא צורך בריתוך או בהברגה מהצד השני של הפרופיל, ולכן הם אידיאליים לשימוש עם פרופילים חלולים, בהם לא ניתן להשתמש בברגים סטנדרטיים או בגישה ידנית לצד הפנימי.
היתרונות המרכזיים של שימוש בעוגן מתפשט מסוג זה
- התקנה מהירה ופשוטה: אין צורך בציוד מורכב או בכוח אדם מיומן בריתוך. כל מה שצריך זה קידוח מקדים וכלי עבודה ידניים סטנדרטיים, מהצד הנגיש בלבד.
- בטיחות ועמידות: העוגן מציע יכולת נשיאת עומסים גבוהה במיוחד ועמידות בפני רעידות ומאמצים דינמיים.
- גמישות תכנונית: ניתן להשיג את הברגים במגוון גימורים (מגולוון, מגולוון חם, נירוסטה ועוד) כדי להתאים לסביבות עבודה קורוזיביות או תנאי חוץ מאתגרים.
- חיסכון בעלויות: בזכות קיצור זמן העבודה וביטול הצורך בבדיקות ריתוך יקרות, העוגן מפחית משמעותית את עלות הפרויקט הכוללת.
יישומים נפוצים בתעשייה
- קונסטרוקציות פלדה: חיבור עמודים וקורות במבנים תעשייתיים.
- מעקות ומחסומים: התקנת מעקות בטיחות על גבי תשתיות פלדה קיימות.
- מתקני אנרגיה: חיבור תשתיות בתחנות כוח ובשדות סולאריים.
- שיפוץ וחיזוק מבנים: הוספת אלמנטים חדשים למבני פלדה קיימים ללא פגיעה בחוזק המבני המקורי.
השוואת עומסים: ADIT Strutbolt מול Boxbolt BQ_S (נירוסטה)
הטבלה הבאה מבוססת על הערכים האופייניים (NRk / VRk) המופיעים בתקנים האירופאיים הרשמיים: ETA 25/0373 עבור Strutbolt ו–ETA-20/1174 עבור Boxbolt בגרסת הנירוסטה BQ_S. האחוז מציין את ההפרש לטובת Strutbolt (חיובי = Strutbolt חזק יותר).
| גודל | שליפה Boxbolt BQ_S (קN) | שליפה Strutbolt (קN) | הפרש שליפה | גזירה Boxbolt BQ_S (קN) | גזירה Strutbolt (קN) | הפרש גזירה |
|---|---|---|---|---|---|---|
| M6 | 12.7 | 16.1 | +26.8% | 17.6 | 20.4 | +15.9% |
| M8 | 23.1 | 28.9 | +25.1% | 31.6 | 36.4 | +15.2% |
| M10 | 36.5 | 44.7 | +22.5% | 57.1 | 59.2 | +3.7% |
| M12 | 53.1 | 51.4 | −3.2% | 72.4 | 80.3 | +10.9% |
| M16 | 98.9 | 101.5 | +2.6% | 131.6 | 145.6 | +10.6% |
| M20 | 154.4 | 132.7 | −14.1% | 220.2 | 229.1 | +4.0% |
מקור: ETA 25/0373, נספח C2 (Strutbolt) ו–ETA-20/1174, נספח 4 (Boxbolt BQ_S), 21/04/2025 ו–15/12/2020 בהתאמה.
השוואת עומסים: ADIT Strutbolt מול Boxbolt BQ_Z / BQ_G (פלדה מגולוונת)
מכיוון שלStrutbolt אין גרסת נירוסטה, ההשוואה ה"הוגנת" ביותר מבחינה מטלורגית היא מול גרסת הפלדה המגולוונת של Boxbolt (BQ_Z – מגולוון אבץ, או BQ_G – מגולוון חם), שבה חוזק השרוול הנקוב זהה – כ–430 N/mm² בשני המוצרים.
| גודל | שליפה Boxbolt BQ_Z/G (קN) | שליפה Strutbolt (קN) | הפרש שליפה | גזירה Boxbolt BQ_Z/G (קN) | גזירה Strutbolt (קN) | הפרש גזירה |
|---|---|---|---|---|---|---|
| M6 | 13.7 | 16.1 | +17.5% | 18.8 | 20.4 | +8.5% |
| M8 | 23.6 | 28.9 | +22.5% | 33.3 | 36.4 | +9.3% |
| M10 | 41.8 | 44.7 | +6.9% | 58.5 | 59.2 | +1.2% |
| M12 | 53.7 | 51.4 | −4.3% | 76.3 | 80.3 | +5.2% |
| M16 | 96.0 | 101.5 | +5.7% | 139.3 | 145.6 | +4.5% |
| M20 | 168.0 | 132.7 | −21.0% | 229.9 | 229.1 | −0.3% |
מקור: ETA 25/0373, נספח C2 ו–ETA-20/1174, נספח 4, טבלה 4.1 (חוזק שרוול 430 N/mm² בשני המוצרים).
השוואה הנדסית כללית
| פרמטר | Strutbolt | Boxbolt |
|---|---|---|
| תקן ואישור | ETA 25/0373 (21/04/2025, IETcc) | ETA-20/1174 (15/12/2020, Element) |
| תקן בסיס (EAD) | EAD 330001-00-0602 – זהה לשני המוצרים | |
| אורך חיים נדרש (תכן) | 50 שנה | 25 שנה |
| מערכת AVCP | 2+ – זהה לשני המוצרים | |
| סוג בורג (חוזק) | פלדה Class 8.8 ISO 898-1 | פלדה Class 8.8 (BQ_Z/G) או נירוסטה A4-70 (BQ_S) |
| גימורים זמינים | מגולוון (SBZ) / מגולוון חם (SBG) – 2 אפשרויות | מגולוון חם, מצופה אבץ (לשימוש פנימי) או נירוסטה מלאה – 3 אפשרויות |
| עמידות בסיווג קורוזיה C3 | 3 שנים (SBZ) / 47 שנה (SBG) | מעל 20 שנה (גם בגרסה מגולוונת וגם בנירוסטה) |
| מומנט התקנה (Nm), M6–M20 | 13 / 23 / 45 / 80 / 190 / 300 | 13 / 25 / 45 / 80 / 190 / 300 |
| מקדם בטיחות (γM) | 1.25 | 1.33 (בהיעדר רגולציה לאומית) |
| מידות זמינות | M6, M8, M10, M12, M16, M20 – זהה | |
| מספר חלקים בעוגן | 3 (בורג, שרוול, קונוס/אום קוני) – זהה בעקרון הפעולה | |
סיכום: איזה עוגן עדיף – Strutbolt או Boxbolt?
שני המוצרים שייכים לאותה משפחה הנדסית ומאושרים תחת אותו EAD אירופאי, כך שמדובר בפתרונות תחליפיים מבחינה רעיונית. עם זאת, מתוך נתוני ה–ETA הרשמיים עולה תמונה ברורה:
- עומסים: ב-4 מתוך 6 הגדלים (M6, M8, M10, M16) Strutbolt מציג עומסי שליפה וגזירה גבוהים יותר באופן עקבי, לעתים בפער של למעלה מ–25%, גם לעומת גרסת הנירוסטה החזקה יותר מטלורגית של Boxbolt.
- החריגה העיקרית – M20: בגודל הגדול ביותר, Boxbolt מציג עומס שליפה גבוה יותר (פער של 14–21%, תלוי בגרסה), כך שלחיבורים כבדים מאוד בקוטר M20 שדורשים את עומס השליפה המקסימלי, Boxbolt עדיף.
- אורך חיים מתוכנן: Strutbolt מאושר ל–50 שנות עבודה, כפול מ–25 השנים המאושרות ל–Boxbolt – יתרון מובהק לפרויקטים עם דרישת חיים ארוכה (תקרות, מבני ציבור, תשתיות).
- עמידות בסביבה קורוזיבית קיצונית (C3): כאן Boxbolt מתגלה כעדיף כאשר נדרשת גרסה מגולוונת בלבד (Strutbolt SBZ מחזיק רק 3 שנים ב–C3, לעומת מעל 20 שנה ב–Boxbolt) – אך אם בוחרים בגרסת Strutbolt SBG (מגולוון חם), התמונה מתהפכת לטובת Strutbolt (47 שנה).
- מומנט התקנה ומקדם בטיחות: דומים מאוד בין המוצרים, ללא הבדל מעשי בשטח.
המסקנה: לרוב הפרויקטים בישראל – חיבורי קונסטרוקציה סטנדרטיים בגדלים M6–M16, עם דרישת אורך חיים ארוכה וגימור מגולוון חם – ADIT Strutbolt הוא הבחירה המומלצת בזכות העומסים הגבוהים יותר ואורך החיים המאושר הכפול. Boxbolt נשאר הבחירה הנכונה כאשר נדרש קוטר M20 עם עומס שליפה מקסימלי, או כאשר יש צורך מובהק בגרסת נירוסטה מלאה לסביבה קורוזיבית קשה במיוחד מבלי לעבור לגימור גלוון חם.
איך בוחרים את העוגן המתאים?
כדי להבטיח את עמידות החיבור, חשוב להתייחס למספר פרמטרים בעת הרכישה:
- עומס נדרש: יש לבדוק את טבלאות העומסים (גזירה ומתיחה) של היצרן, ולהשוות אל מול הטבלאות שלעיל.
- עובי החומר: ודאו שטווח ההידוק (tfix) של הבורג מתאים לעובי הפרופילים שאתם מחברים.
- סוג הציפוי: בחרו בציפוי אבץ למבנים פנימיים, או בגלוון חם/נירוסטה לתנאי חוץ ולסביבות קורוזיביות.
- אורך חיים נדרש: לפרויקטים עם דרישת תכן ל–50 שנה, Strutbolt עומד בדרישה ישירות מתוך ה–ETA.
אם אתם מחפשים פתרון יעיל, בטיחותי וכלכלי לחיבורי פלדה "עיוורים", Strutbolt הוא תשובה מקצועית ומובילה בשוק – הוא חוסך זמן יקר באתר הבנייה ומבטיח שקט נפשי עם חיבור חזק שעומד בתקנים המחמירים ביותר, ובמקרים הספציפיים שפורטו לעיל (M20 בעומס שליפה מקסימלי, או נירוסטה מלאה) Boxbolt הוא החלופה הנכונה.
StrutBolt הינו עוגן פלדה עם טכנולוגיה זהה ל-Boxbolt אבל עם שיפורים משמעותים בתסבולת בשליפה ובגזירה. הגרסה המשופרת !
