מומנט סגירה מקסימלי לבורג ואום
12 ביולי 2026
בדיקת שליפה במפתח מומנט
תקציר מנהלים
- הנוסחה: T = K · D · P — מומנט [N·m] = מקדם חיכוך × קוטר [mm] × עומס שליפה נדרש [kN].
- מקדם K לפי VDI 2230: 0.15–0.20 בגלוון קר, 0.20–0.30 בגלוון חם, 0.25–0.35 בנירוסטה.
- שני מקורות אי-ודאות: K הוא הערכה בלבד, ומפתח מומנט מדויק ל-±25% בלבד. בפועל הדיוק הכולל יכול להגיע ל-±50% ויותר.
- מתאימה לבקרת איכות תוך כדי עבודה — בעיקר לעוגנים כימיים, כדי לאתר תקלת יישום של הדבק.
- לא מתאימה לאישור התאמת עוגן ליישום, לקבלת מבנה, או להחלטה הנדסית על תסבולת. לשם כך נדרש מושך הידראולי.
1. מה השיטה עושה בעצם
מתריע כשהמומנט המבוקש הושג
נניח שאנחנו רוצים לוודא שעוגן מסוים עומד בעומס שליפה של P קילו-ניוטון. אין לנו מושך הידראולי בשטח, אבל יש לנו מפתח מומנט.
הרעיון פשוט: כאשר מהדקים את האום של העוגן, נוצר בבורג כוח מתיחה. אם נחשב איזה מומנט מייצר כוח מתיחה השווה ל-P, ונפעיל אותו — והעוגן לא יזוז — קיבלנו אינדיקציה שהעוגן מחזיק לפחות P.
זו למעשה בדיקת עומס הוכחה (Proof Load Test) מאולתרת: לא שולפים עד כשל, רק מוודאים שהעוגן שורד עומס מוגדר.
2. הנוסחה

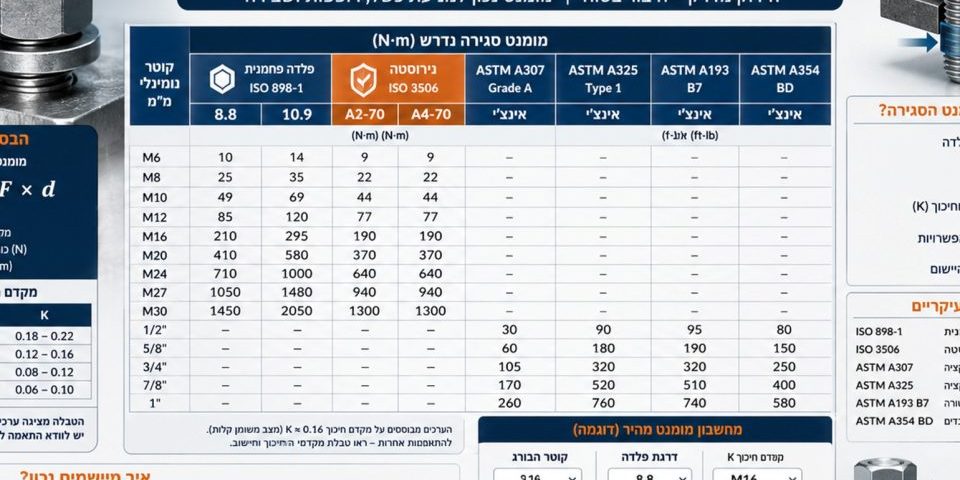

מקדם K לפי גמר הבורג
K מבטא כמה מהמומנט ״נבלע״ בחיכוך במקום להפוך למתיחה. ככל שהגמר מחוספס יותר — K גדול יותר, ונדרש יותר מומנט לאותו כוח.
| גמר הבורג | מקדם K | הערות |
|---|---|---|
| גלוון קר (אלקטרוליטי) | 0.15 – 0.20 | המצב הנפוץ ביותר. ברירת מחדל סבירה: 0.18. |
| גלוון חם (בטבילה) | 0.20 – 0.30 | שכבת אבץ עבה ומחוספסת — חיכוך גבוה ובלתי צפוי. |
| נירוסטה | 0.25 – 0.35 | נטייה ל-galling (התפסה). K הגבוה והתנודתי ביותר. |
מחשבון — איזה מומנט להפעיל?
לפני הפעלת המומנט — ודאו שהוא אינו חורג מהמומנט המרבי המותר לעוגן לפי ה-ETA שלו ומהמומנט המרבי של הבורג לפי מחלקת החוזק.
3. דוגמת חישוב
עוגן כימי עם מוט הברגה M12, גלוון קר. רוצים לוודא שהוא עומד בעומס שליפה של P = 10 kN.
T = 0.18 × 12 × 10 = 21.6 N·m
מפעילים כ-22 N·m. אם העוגן לא זז — הוא ״עבר״ את הבדיקה.
אבל מה באמת מדדנו?
אם K האמיתי היה 0.15 (בורג חלק יותר), אותם 22 N·m ייצרו כוח של 12.2 kN — 22% יותר מהמתוכנן. אם K היה 0.20, נקבל 11.0 kN. ואם מפתח המומנט סטה ב-25% כלפי מטה, הכוח בפועל היה יכול להיות 8.3 kN בלבד — כלומר העוגן ״עבר״ בדיקה שהוא כלל לא נבדק בה.
4. מאיפה מגיעה השגיאה
| מקור השגיאה | סדר גודל | הסבר |
|---|---|---|
| הערכת מקדם K | ±15% – 20% | K תלוי בגמר, בשימון, בלכלוך, בטמפרטורה ובמצב ההברגה. הטבלה נותנת תחום, לא ערך. |
| דיוק מפתח המומנט | ±25% | מפתח ״קליק״ טיפוסי, לא מכויל לאחרונה. גם מפתח חדש נותן ±4% במקרה הטוב — בשטח זה נראה אחרת. |
| חיכוך תחת האום | משתנה | דיסקית מלוכלכת, פני בטון לא מיושרים או צלחת מעוותת — הכול משנה את החיכוך. |
| אופן ההפעלה | משתנה | הידוק בטלטולים, עצירה ואז המשך, או משיכה לא ניצבת — כולם מטים את הקריאה. |
השגיאות אינן מתקזזות — הן מצטברות. בפועל, הכוח שהופעל על העוגן יכול לסטות מהכוונה בעשרות אחוזים לכל כיוון.
5. מתי כן, ומתי לא
✔ מתאים ל…
- בקרת איכות תוך כדי עבודה בעוגנים כימיים — זהו השימוש המובהק. הבדיקה מאתרת תקלת יישום: דבק שלא התערבב, קידוח שלא נוקה, הזרקה חלקית. עוגן פגום ייכשל הרבה לפני הסף — ולכן גם בדיקה גסה תתפוס אותו.
- בדיקת מדגם מהיר באתר — עשרות עוגנים בשעה, בלי ציוד מיוחד.
- וידוא שההידוק בוצע בכלל — לאתר עוגנים שנשכחו או הודקו ביד.
✘ לא מתאים ל…
- בדיקת התאמת עוגן ליישום — קביעה האם סוג עוגן מסוים מתאים לבטון או לתת-מצע נתון. כאן נדרשת בדיקת שליפה עם מושך הידראולי, לפי EOTA TR 048 / ETAG 001.
- קבלת מבנה או אישור הנדסי — הרשות המאשרת לא תקבל תוצאות מפתח מומנט כראיה לתסבולת.
- עוגנים מכניים מתרחבים — במיוחד עוגני חץ. אצלם המומנט משמש להתרחבות העוגן עצמו, ולא רק למתיחת הבורג. הנוסחה T = K·D·P פשוט אינה תקפה — יש להשתמש במומנט ההתקנה מה-ETA.
- עוגן שכבר טעון — אם הבורג כבר סוחב עומס מהמבנה, המומנט שתפעילו יתווסף אליו.
6. איך מבצעים נכון — נוהל מומלץ
- הגדירו את עומס הבדיקה P לפי דרישת המתכנן — בדרך כלל עומס העבודה או מכפלה ממנו, ולא התסבולת המלאה.
- בחרו את K לפי גמר הבורג בפועל, לא לפי מה שהוזמן. בורג משומן ≠ בורג יבש.
- חשבו T = K · D · P והצליבו מול המומנט המרבי המותר בעוגן (ETA) ובבורג.
- המתינו לזמן ההתקשות המלא של הדבק (לפי טמפרטורת המצע) — בדיקה מוקדמת תיכשל גם על עוגן תקין.
- השתמשו במפתח מומנט מכויל, עדיף דיגיטלי. הפעילו בתנועה איטית ורציפה, ניצבת לציר.
- קבעו מדגם — לרוב 5%–10% מהעוגנים, ותמיד את הקריטיים.
- תעדו: מיקום, קוטר, K, מומנט, עבר/נכשל, תאריך, שם הבודק.
- עוגן שנכשל — פוסלים אותו, בודקים מדגם מוגדל, ומתחקרים את שיטת היישום.
7. השוואה לשיטות בדיקה אחרות
| שיטה | דיוק | עלות | מהירות | למה מתאימה |
|---|---|---|---|---|
| מפתח מומנט | נמוך (±50%) | נמוכה | מהירה מאוד | בקרת איכות תוך כדי עבודה, איתור תקלות יישום בעוגנים כימיים |
| מושך הידראולי — עומס הוכחה | גבוה (±3–5%) | בינונית | בינונית | אישור עוגנים באתר, קבלת מבנה, בדיקה מול עומס מוגדר |
| מושך הידראולי — שליפה עד כשל | גבוה | גבוהה | איטית | קביעת תסבולת אמיתית בתת-מצע לא מוכר, בדיקות התאמה לפי EOTA TR 048 |
| שיטת On-Off-On | בינוני-טוב | נמוכה | בינונית | הערכת הכוח המהדק בפועל בחיבורי בורג-אום, ללא ידיעת מקדם החיכוך |
בקיצור: מפתח המומנט הוא גלאי תקלות, לא מכשיר מדידה. הוא מצוין בלתפוס עוגן שהותקן גרוע — ולא מסוגל להוכיח שעוגן טוב עומד בתסבולת שחישבתם.
8. שאלות נפוצות
לא לבדיקת שליפה. בעוגן מתרחב, המומנט מפעיל את מנגנון ההתרחבות עצמו, והקשר בין מומנט לכוח שליפה אינו לינארי ואינו צפוי. לעוגנים כאלה יש מומנט התקנה מוגדר ב-ETA — מפעילים אותו, ולא ״בודקים״ איתו.
זה אותו מקדם בדיוק. בטבלאות המומנט המרבי מניחים K = 0.20 כערך ייחוס. כאן אנחנו מכירים בכך ש-K הוא תחום ולא מספר, ומציגים את התחום לפי הגמר.
לא בהכרח, אבל זה דגל אדום. ייתכן שהדבק לא התקשה במלואו, שהקידוח לא נוקה, שהעומק לא מספיק — או שפשוט חרגתם ממומנט ההתקנה המותר. לפני פסילה גורפת, בדקו קודם שהמומנט שהופעל היה בגבולות המותר.
אין תשובה אחת. נוהג מקובל: 5%–10% מהעוגנים בפרויקט, ותמיד כל העוגנים הקריטיים לבטיחות. אם עוגן אחד נכשל — מרחיבים את המדגם. המתכנן הוא שקובע.
כי התקלות שהשיטה מיועדת לתפוס הן גסות: עוגן כימי עם דבק שלא התערבב או קידוח מלא באבק לא מחזיק 20% פחות — הוא מחזיק כמעט כלום. גם בדיקה עם ±50% שגיאה תתפוס אותו מיד. השיטה טובה בדיוק במידה שנדרשת למשימה שלה — ולא יותר.
(שיטת בדיקת שליפה עוגנים עם מפתח מומנט – מהיר, זול (אבל לא מדויק
