1. השאלה שחוזרת מהשטח

אחת השאלות הנפוצות ביותר שמגיעות אלינו מהנדסים ומפקחים היא:

מעטים יודעים שהמומנט הדרוש לסובב אום או בורג שכבר מהודק שונה בין כיוון החיזוק לכיוון השחרור. ככלל, המומנט הדרוש לשחרור קטן ב-10% עד 30% מהמומנט שהושקע בהידוק. כדי להבין מדוע, צריך לראות לאן בכלל הולך המומנט שאנחנו מפעילים.

2. לאן נעלם המומנט שהפעלנו?

כשמהדקים בורג, המומנט שמופעל על המפתח מתחלק לשלושה יעדים:

• התגברות על חיכוך ההברגה — בין תבריג הבורג לתבריג האום.
• התגברות על חיכוך פני המשען — מתחת לאום, או מתחת לראש הבורג אם הוא זה שמסתובב.
• מתיחת הבורג בפועל — החלק היחיד שיוצר את הכוח המהדק (Clamping Force).

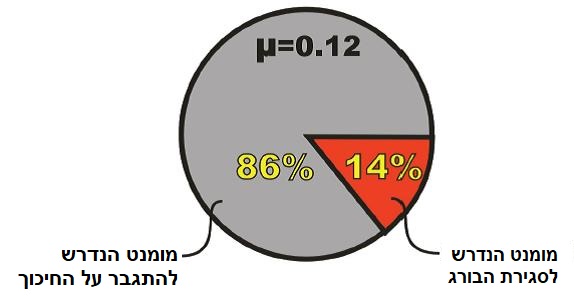

החלוקה בין השלושה תלויה במקדם החיכוך, אך בפועל 85%–90% מהמומנט מתבזבזים על חיכוך. איור 1 ממחיש זאת עבור מקדם חיכוך אופייני של μ = 0.12: רק 14% מהמומנט משמשים למתיחת הבורג, ו-86% הולכים לאיבוד בהתגברות על החיכוך בהברגה ותחת פני המשען.

3. מדוע מומנט השחרור קטן ממומנט ההידוק

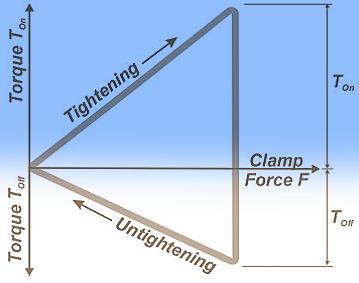

איור 2 מתאר מה קורה כאשר מהדקים בורג ואז משחררים אותו. מומנט ההידוק T_On מייצר כוח מהדק מסוים (F), ולשחרורו נדרש מומנט T_Off.

בבורג שהודק זה עתה, T_On תמיד גדול מ-T_Off. ההסבר: בהידוק, החיכוך פועל נגד תנועת ההידוק ומתווסף לעבודה הדרושה למתיחת הבורג. בשחרור, אותו כוח מהדק שאגור בבורג ״עוזר״ לפתיחה, והחיכוך הוא המכשול היחיד.

לעומת זאת, בבורג שלא נגעו בו זמן ממושך, קורוזיה, לכלוך או שינויי טמפרטורה יכולים להעלות את החיכוך עד כדי כך ש-T_Off יהיה גדול מ-T_On — ואז המדידה כבר לא אומרת דבר על הכוח המהדק.

4. למה בכלל צריך לבדוק הידוק בדיעבד?

בהרבה יישומים — עוגני ביסוס, חיבורי פלדה, אוגנים, מסילות — הכוח המהדק, ולא המומנט, הוא הגורם המכריע להצלחת החיבור. הבעיה: לאחר ההידוק, הכוח המהדק נוטה לרדת.

ירידת כוח ללא סיבוב של ההברגה

• הרפיית מתח (Stress Relaxation) — פריקת מאמצים בחומר לאורך זמן.
• הטבעה (Embedment) — שקיעת אי-סדירויות בפני השטח תחת לחץ המגע.
• זחילה (Creep) — עיוות איטי מתמשך, בעיקר בטמפרטורות גבוהות או באטמים.

ירידת כוח עם סיבוב של ההברגה

• התרופפות עצמית (Self-Loosening) — כתוצאה מרעידות, עומסים מחזוריים או הלם.

לכן נדרש אמצעי בקרת איכות שיאמת, לאחר מעשה, שהחיבור עדיין מהודק כנדרש.

5. שיטות בקרת ההידוק המקובלות — וחסרונותיהן

ההידוק נמדד בדרך כלל דרך המומנט, פשוט משום שאין דרך זולה ופשוטה למדוד ישירות את הכוח המהדק. שלוש השיטות הנפוצות:

6. שיטת On-Off-On — לעקוף את החיכוך במקום לנחש אותו

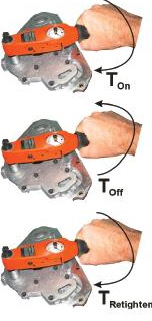

השיטה המוצגת כאן נועדה לפתור בדיוק את הבעיה הזו: להגיע לערך אמיתי של הכוח המהדק, ולא רק של המומנט. הרעיון פשוט — מבצעים על אותו בורג רצף של שלוש פעולות ומודדים את המומנט בכל אחת מהן:

1. On — הידוק מודדים את המומנט הדרוש להתחלת סיבוב בכיוון ההידוק: T_On.
2. Off — שחרור מודדים את המומנט הדרוש להתחלת סיבוב בכיוון השחרור: T_Off.
3. On — הידוק מחדש מחזירים את הבורג למצבו המקורי, כדי שהבדיקה לא תפגע בחיבור.

מכיוון שרכיב החיכוך משותף לשני הכיוונים, ההפרש T_On − T_Off מבטל אותו כמעט לחלוטין ומשאיר רק את הרכיב שקשור לכוח המהדק. מכאן מתקבלת הנוסחה:

F — הכוח המהדק [N]  |  p — פסיעת ההברגה [mm]  |  T_On, T_Off — מומנט הידוק ושחרור [N·mm]

דוגמת חישוב — בורג M12

בורג M12 בהברגה גסה, פסיעה p = 1.75 מ״מ. בבדיקה נמדדו:

• T_On = 80 N·m = 80,000 N·mm
• T_Off = 60 N·m = 60,000 N·mm

ולכן:

F = π × (80,000 − 60,000) / 1.75 ≈ 35,900 N ≈ 36 kN

כלומר: הכוח המהדק בחיבור הוא כ-36 קילו-ניוטון (כ-3.6 טון) — מספר שאי-אפשר היה להסיק ממדידת מומנט בודדת.

7. תחום תקפות ודיוק

הניסיון מלמד ששיטת On-Off-On תלויה במקדם החיכוך (μ) של החיבור — ככל שהחיכוך נמוך יותר, השיטה מדויקת יותר:

בנוסף: ככל שהבדיקה מבוצעת קרוב יותר במועדה למועד ההידוק, כך התוצאה אמינה יותר — משום שלא הספיקה להתפתח קורוזיה שתשנה את מקדם החיכוך.

איך זה משתווה לשיטת המומנט הרגילה?

בשיטות הרגילות של הידוק לפי מומנט, הדיוק בהערכת הכוח המהדק הוא 17%–33% — בעיקר בשל חוסר ידיעה מדויק של מקדם החיכוך. שיטת On-Off-On שומרת על אותו טווח דיוק או משפרת אותו, למעט במקרים של גלוון חם ומצבי חיכוך גבוה דומים, שבהם היא מאבדת את יתרונה.

8. המלצות מעשיות ליישום

• עבדו עם מפתח מומנט מכויל ומדויק — השיטה מבוססת על הפרש בין שתי מדידות, ולכן שגיאת מדידה קטנה מתעצמת. עדיף מפתח מומנט דיגיטלי עם קריאת שיא (Peak).
• מדדו את מומנט ההתנעה, לא את מומנט הסיבוב המתמשך — הערך הרלוונטי הוא זה שבו הבורג מתחיל לזוז.
• אל תדלגו על ה-On השני — החזרת הבורג למצבו המקורי היא חלק מהשיטה ולא ״ניקוי אחרי״.
• הימנעו מהשיטה בחיבורים מגולוונים בטבילה חמה או בכל מקום שבו מקדם החיכוך חורג מ-0.25.
• תעדו את פסיעת ההברגה (p) לכל קוטר — טעות בפסיעה מתורגמת ישירות לטעות בכוח.
• בצעו את הבדיקה בהקדם לאחר ההידוק, ולפני שקורוזיה או לכלוך משנים את החיכוך.
• מדגם ולא ״הכול״ — כמו בכל בקרת איכות, קבעו מדגם מייצג ואל תבדקו כל בורג בחיבור.

9. שאלות נפוצות

10. סיכום

מומנט הוא מה שאנחנו מפעילים; כוח מהדק הוא מה שבאמת מחזיק את החיבור. הפער בין השניים נשלט על ידי החיכוך — הגורם הכי פחות ידוע ופחות יציב במשוואה.

שיטת On-Off-On אינה מנסה לנחש את מקדם החיכוך: היא מבטלת אותו. באמצעות שתי מדידות מומנט פשוטות — הידוק ושחרור — והנוסחה F = π · (T_On − T_Off) / p, אפשר לקבל הערכה ישירה של הכוח המהדק בחיבור, בכלים שכבר נמצאים בכל ארגז של מפקח.

כמו כל שיטה, גם לזו יש גבולות: היא זקוקה לחיכוך נמוך-בינוני, לכלים מכוילים ולבדיקה סמוכה למועד ההידוק. בתוך הגבולות האלה — היא נותנת תשובה שבדיקת מומנט רגילה פשוט לא יכולה לתת.
