מומנט סגירה מקסימלי לבורג ואום
מה יש בעמוד הזה
- מחשבון מהיר — בוחרים משפחת ברגים, מחלקת חוזק וקוטר, ומקבלים מומנט וכוח מהדק.
- 4 טבלאות מומנט מקסימלי (85% מגבול הכניעה): פלדה מטרית · נירוסטה ו-ASTM מטרי · ASTM אינצ׳י · נירוסטה אינצ׳י.
- 2 טבלאות מומנט הרכבה מומלץ (65% מעומס ההוכחה) — הבסיס השמרני יותר, לשימוש יומיומי.
- מקדמי תיקון לפי מצב פני השטח — משומן, מגולוון, מנוקה משומן.
1. על מה הטבלאות מבוססות
שתי משפחות טבלאות מופיעות כאן, והן עונות על שתי שאלות שונות. חשוב להבין את ההבדל לפני שבוחרים מספר.
א. מומנט סגירה מקסימלי — 85% מגבול הכניעה
זהו הגבול העליון: המומנט שמנצל 85% מגבול הכניעה של הבורג (Re). מעבר לזה הבורג נכנס לתחום הפלסטי. הערכים חושבו לפי תקן FDE 25030 עם מקדם חיכוך μ = 0.15 ומקדם ניצולת K = 0.20.
ב. מומנט הרכבה מומלץ — 65% מעומס ההוכחה
זהו ערך העבודה השגרתי: מומנט שמייצר כוח מהדק השווה ל-65% מעומס ההוכחה של הבורג — מרווח ביטחון סביר בפני הרפיה, הטבעה והתרופפות. מחושב לפי T = 0.2 · d · F.
שימו לב: עבור נירוסטה ופלדות ASTM אוסטניטיות, הערכים בטבלאות שמרניים יותר (ניצול נמוך יותר) — הן בגלל גבול כניעה נמוך יותר והן בגלל הנטייה של נירוסטה ל-galling (הידבקות והתפסה של ההברגה).
מחשבון מומנט מהיר

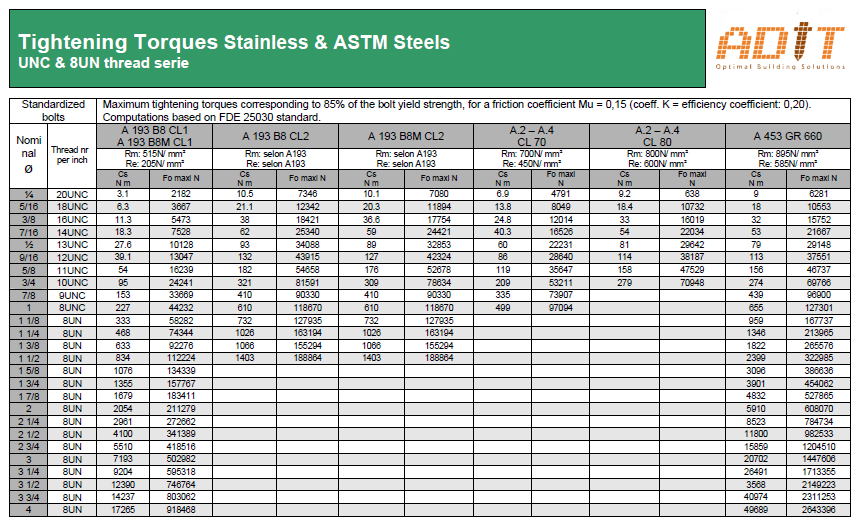

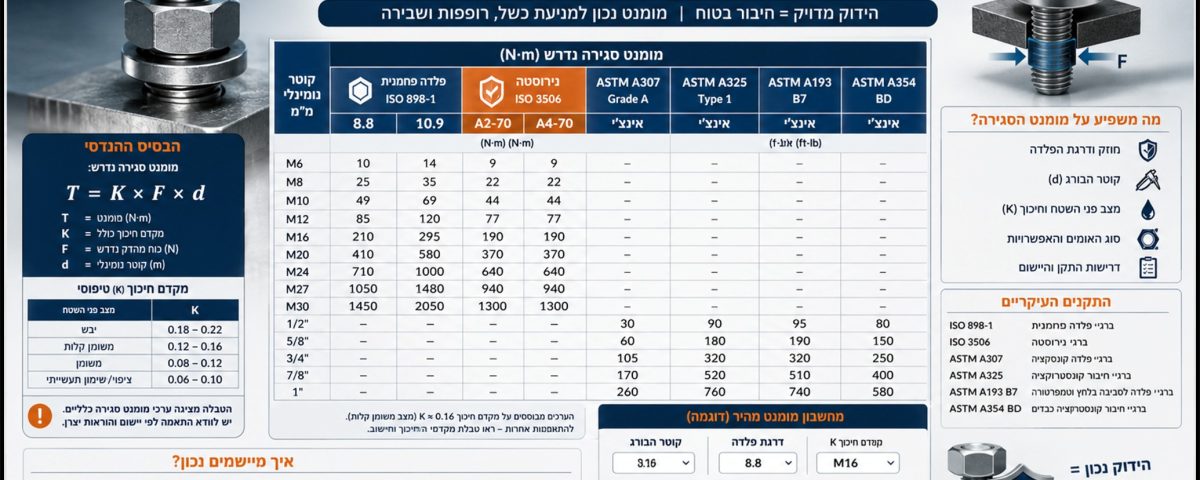

2. טבלאות מומנט סגירה מקסימלי
בחרו את משפחת הברגים, ועברו בין מומנט לכוח מהדק. אפשר לסנן לפי קוטר בשדה החיפוש.
נירוסטה: A193 B8/B8M CL1 → 205 · A2/A4-70 → 450 · A2/A4-80 → 600 · A453 GR660 → 585 N/mm². מחלקות A193 CL2 — גבול הכניעה יורד עם הקוטר (690 → 550 → 450 → 345).
״—״ = הקוטר אינו מיוצר/מוגדר במחלקה זו.

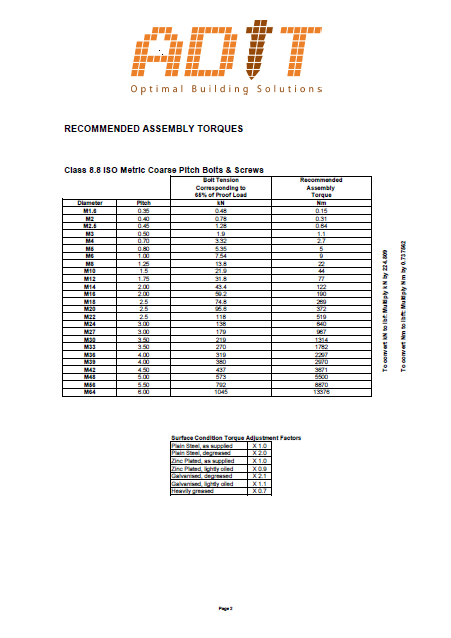

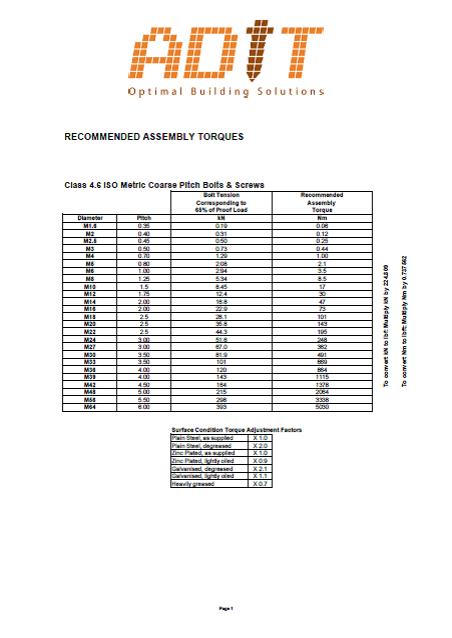

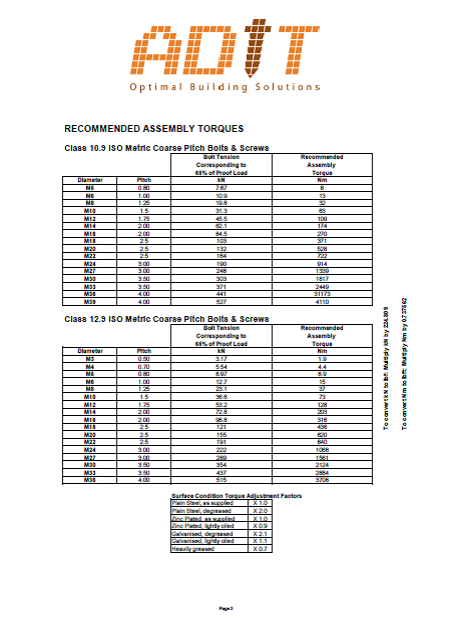

3. מומנט הרכבה מומלץ — הברגה מטרית גסה
הערך המעשי לעבודה שוטפת: כוח מהדק של 65% מעומס ההוכחה, מומנט לפי T = 0.2 · d · F.

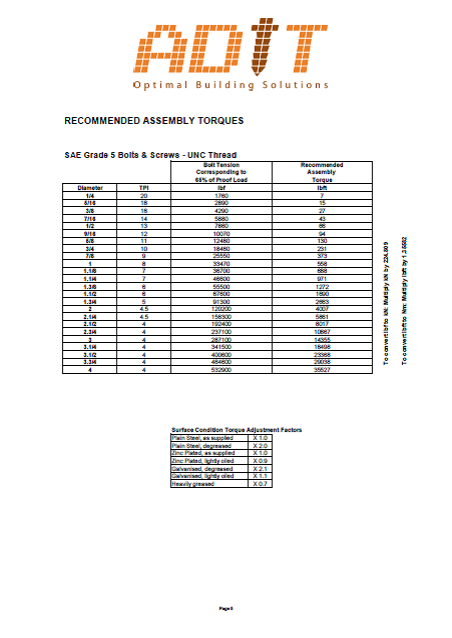

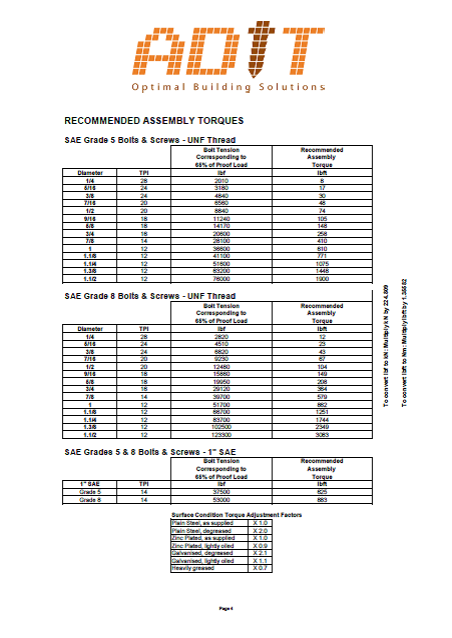

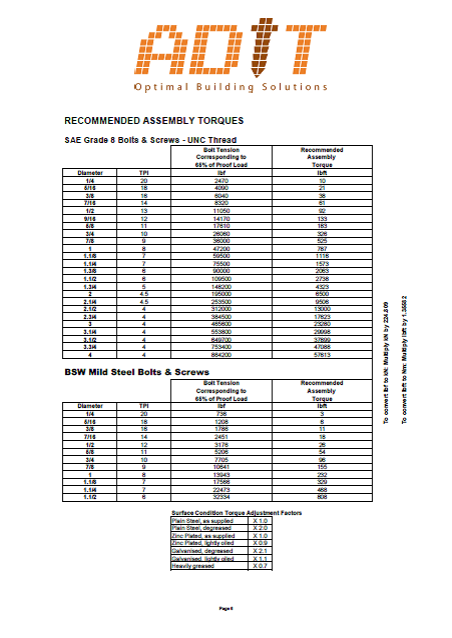

4. מומנט הרכבה מומלץ — הברגה אינצ׳ית (SAE)
אותו בסיס (65% מעומס ההוכחה), עבור ברגי Grade 5 ו-Grade 8 בהברגת UNC ו-UNF.
5. מקדמי תיקון לפי מצב פני השטח
כל הטבלאות מניחות מצב פני שטח ״רגיל״. בפועל, שימון או ניקוי משומן משנים את החיכוך — ולכן את המומנט הדרוש לאותו כוח מהדק. הכפילו את המומנט מהטבלה במקדם המתאים:
| מצב פני השטח של הבורג | מקדם | המשמעות |
|---|---|---|
| פלדה שחורה, כפי שסופקה | × 1.0 | מצב הייחוס של הטבלה |
| פלדה שחורה, מנוקה משומן | × 2.0 | חיכוך גבוה מאוד — נדרש כפול מומנט |
| מגולוון אלקטרוליטי, כפי שסופק | × 1.0 | ללא שינוי |
| מגולוון אלקטרוליטי, שימון קל | × 0.9 | חיכוך נמוך — פחות מומנט |
| מגולוון בטבילה חמה, מנוקה משומן | × 2.1 | החיכוך הגבוה ביותר |
| מגולוון בטבילה חמה, שימון קל | × 1.1 | השימון מקזז חלק מהחיכוך |
| משומן בכבדות | × 0.7 | זהירות — קל מאוד למתוח את הבורג יתר על המידה |
6. מגבלות שחייבים להכיר
- הטבלאות מתייחסות לבורג בלבד — לא לחומר שאליו מהדקים. בבטון, באלומיניום או בעץ, החומר ייכנע הרבה לפני הבורג. שם המומנט נקבע לפי אישור העוגן (ETA) ולא לפי מחלקת הפלדה.
- האום חייב להתאים לבורג — אום במחלקה נמוכה מדי ייקרע לפני שהבורג יגיע למומנט שבטבלה.
- מקדם החיכוך הוא ההנחה החלשה — μ = 0.15 הוא ערך טיפוסי, לא מדוד. הדיוק המעשי של הידוק לפי מומנט הוא 17%–33%.
- אין להשתמש במומנט המקסימלי כערך יעד — הוא הגבול, לא המטרה.
- נירוסטה נוטה ל-galling — הידוק מהיר או ללא סיכה עלול ״להלחים״ את ההברגה. מומלץ שימון בשעווה או במשחת נגד-תפיסה, וסגירה איטית.
- ברגים בשימוש חוזר — בורג במחלקה 10.9 או 12.9 שהודק פעם אחת עד גבול הכניעה אינו מיועד לשימוש חוזר.
7. שאלות נפוצות
המספר הראשון × 100 = חוזק הקריעה (Rm) ב-N/mm²; המספר השני = היחס בין גבול הכניעה לחוזק הקריעה, בעשיריות. כלומר 8.8 → Rm = 800, Re = 0.8 × 800 = 640 N/mm². 10.9 → Rm = 1000, Re = 900… בפועל התקן קובע 940 N/mm².
A2-70 היא נירוסטה אוסטניטית מחוזקת בעיבוד קר: Rm = 700, Re = 450 N/mm² — פחות מ-70% מגבול הכניעה של 8.8. בנוסף היא רגישה ל-galling. אם נדרש חוזק גבוה בסביבה קורוזיבית, שקלו נירוסטה דופלקס או ציפוי מתאים.
לא. המומנט של עוגן בטון נקבע באישור הטכני האירופי (ETA) שלו, והוא לרוב נמוך משמעותית מהמומנט של הבורג — מפני שהמגבלה היא הבטון או מנגנון העיגון, לא הפלדה. הידוק יתר עלול לשבור את הבטון או להשחית את העוגן.
A193 B7 הוא מוט הברגה מפלדת סגסוגת (AISI 4140) לטמפרטורות גבוהות ולחצים — נפוץ באוגנים, בצנרת ובמכלים. גבול הכניעה שלו 720 N/mm² עד קוטר 2½״, ויורד ל-660 מעליו. שקול בקירוב למחלקה 9.8.
כנראה השוואתם לטבלת ה-85% במקום לטבלת ההרכבה המומלצת (65%). ההפרש ביניהן הוא כ-30%. לעבודה שוטפת השתמשו בטבלאות 3 ו-4.
