חיפוי אבן – טבעית או מלאכותית – מחייב עיגון נכון לקיר הרקע. בחירת שיטת העיגון ומוצרי הקיבוע תלויה בסוג החיפוי: רטוב (במלט ורשת), הדבקה בשילוב קיבוע מכני, או חיזוק חיפוי קיים.
מדריך זה מרכז את הדרישות הנגזרות מהתקנים הישראליים הרלוונטיים ומציג את מוצרי העיגון של אדיט המתאימים לכל שיטה.
חיפוי רטוב
חיפוי מסורתי בשכיבת מלט עם רשת מחוזקת ועוגני זוויתן – לאבן טבעית ומלאכותית.
הדבקה + קיבוע מכני
הדבקה בדבק צמנטי עם עוגן מכני לכל יחידה – שיטת הביצוע הנפוצה ביותר כיום.
חיזוק חיפוי קיים
ביטחון נוסף לחיפויי אבן ישנים שמוצמדים בהדבקה בלבד – ללא פירוק החיפוי.
חיפוי רטוב
ת"י 2378 ח' 2 / ת"י 1872 ח' 2בחיפוי רטוב, האבן מוחזקת בשכיבת מלט מחוזקת ברשת, ונדרש קיבוע מכני לרשת וזוויתן לקיר הרקע. שיטה זו נפוצה לאבן טבעית בעיקר בבנייה ישנה, אך עדיין בשימוש נרחב.
| רכיב | מוצר מומלץ | דגם לאזורי חוף | הערות |
|---|---|---|---|
| זוויתן (תמיכה תחתונה) | ORA-G M12×110 | MTH A4 M12×110 | עשוי נירוסטה A4 עמיד בסביבה ימית |

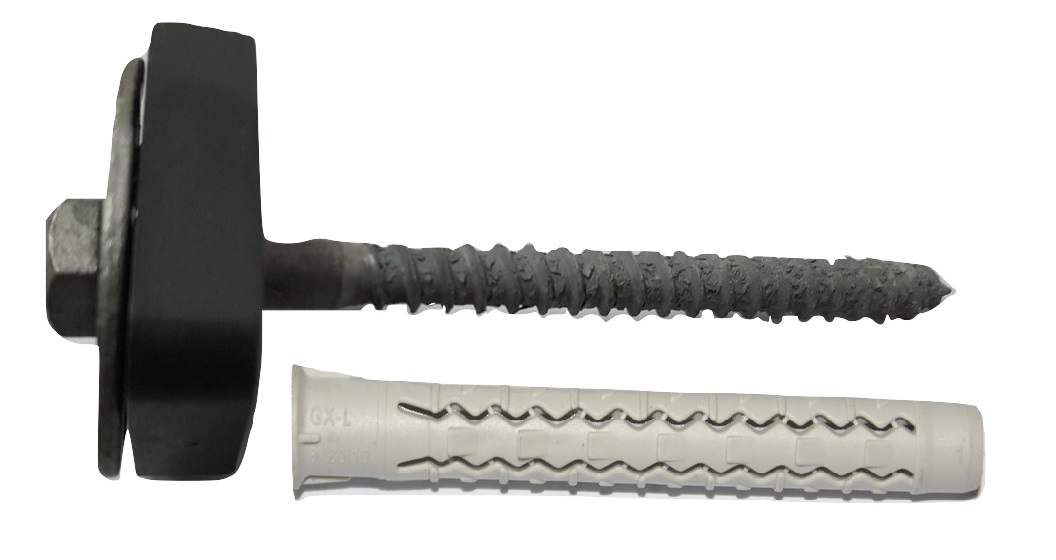

| דיבל לרשת | GX-L M10×80 | GX-L M10×80 | כולל כובע המכסה את ראש הדיבל |
| בורג לרשת | 8x100 גלוון חם | 8x100 נירוסטה SS | בקרבה לים – חובה נירוסטה |
| שייבה | 40×8 גלוון חם | 40×8 נירוסטה SS | מפיצת עומס על הרשת |
כאשר הרשת ממוקמת במרחק גדול מ-2 ס"מ מהקיר הרקע (למשל בגלל שכיבת איטום), יש לחשב את אורך ה-GX-L כך שיחדור לעומק מינימלי:
- בבטון: מינימום 5 ס"מ
- בבלוק שחור: בין 5 ל-8 ס"מ
- בבלוק איטונג / קל: מינימום 7 ס"מ
אם קיר הרקע עשוי בטון בלבד, ניתן להשתמש גם בברגי PS כאלטרנטיבה לדיבל GX-L.
חיפוי בהדבקה בשילוב קיבוע מכני
ת"י 2378 ח' 4 / ת"י 1872 ח' 4לפי ת"י 1872 חלק 4 (2017) ות"י 2378 חלק 4, כל חיפוי אבן מלאכותית או טבעית בהדבקה חייב לכלול קיבוע מכני, למעט בחריגים מוגדרים. שיטה זו נחשבת לבטוחה ועמידה יותר לאורך זמן.
- חיפוי חוץ – עד גובה 1.5 מ' מפני הרצפה / הקרקע
- חיפוי פנים – עד גובה 2.0 מ' מפני הרצפה
- בתנאי שמשקל היחידה ≤ 15 ק"ג ואורך שום צלע ≤ 800 מ"מ
- לגובה עד 29 מ' – בכפוף לתכנון הנדסי מפורט, מודול אלסטיות ≥ 20,000 מגפ"ס, שטח יחידה ≥ 0.02 מ"ר, ודבק C2TES2
עוגן הדיבל ADIT GX-L M10 SS316 עומד בדרישות ת"י 1872 ח' 4 ות"י 2378 ח' 4 לקיבוע מכני של חיפוי אבן בהדבקה:
- גוף פוליאמיד + בורג נירוסטה SS316 – עמיד לקורוזיה ומתאים לאזורי חוף
- קוטר M10 ≥ 6 מ"מ – עומד בדרישת הקוטר המינימלית לפי התקן
- כוח שליפה ≥ 1,500 ניוטון ותסבולת עמסה ≥ 2,000 ניוטון – מאומת לפי ETA-08/0191
- כובע המכסה את ראש הדיבל לאחר הידוק – פתרון אסתטי ומוגן
2.1 דרישות העוגן לפי התקן
- גוף מיתד: פוליאמיד (ניילון)
- בורג: פלדת אל-חלד SS316 בכל מקרה
- חייב לעמוד בדרישות ETA (התקן האירופאי)
- חייב לצרף דף טכני ואישור מעבדה מאושרת
- SS316 מכונה גם S31600 בשיטת UNS (תקן ASTM E527)
2.2 כמות עוגנים ומיקומם
| תנאי היחידה | מס' עוגנים | מיקום |
|---|---|---|
| יחידה רגילה (משקל ≤ 15 ק"ג, צלע ≤ 800 מ"מ) | 1 עוגן לפחות | סימטרי ביחס למרכז הכובד של היחידה |
| יחידה כבדה (משקל > 15 ק"ג או צלע > 800 מ"מ) | 2 עוגנים | מרחק בין עוגנים = 0.6 × אורך היחידה |
| יחידה על גבי תקרה / צד תחתון (אופקי) | 1 עוגן (צלע ≤ 350 מ"מ) 2 עוגנים (צלע > 350 מ"מ) | מישק ביניים כל 3 מ' |
העוגן יוחדר לפחות 3 ימים לאחר ההדבקה, כדי לאפשר לדבק להתקשות ולהחזיק את היחידה בזמן הקידוח.
2.3 שלבי ביצוע הקידוח וההרכבה
- 1קידוח ראשון (לפני הדבקה – מומלץ) קידוח איטי ללא ריטוט דרך היחידה. קוטר הקדח יתאים לעוגן המתוכנן.
- 2קידוח שני – לראש הבורג קידוח בכוס יהלום לעומק 4 מ"מ מפני היחידה, כדי שראש הבורג יהיה שקוע.
- 3הדבקת היחידה הדבקה כפולה במריחה – על גב היחידה ועל התשתית. עובי שכבת הדבק לאחר הידוק: 5–10 מ"מ.
- 4המתנה 3 ימים לאחר ההדבקה, לחכות לפחות 72 שעות לפני ביצוע הקיבוע המכני.
- 5ניקוי הקדח והחדרת העוגן לנקות את הקדח. מכניסים את הבורג עם המיתד בהברגה. הקדח נאטם בפקק מאותו חומר כמו היחידה, או בלכיחול מלט.
- 6כיסוי ראש הבורג לכסות את ראש הבורג בפקק מאותו חומר כמו היחידה, או בלכיחול מלט.
2.4 עומק חדירה לקיר הרקע
הבורג חייב לחדור לרקע מינימום 50 מ"מ (סעיף 4.7.3). לאורך הבורג הכולל: עובי האבן + עובי שכבת הדבק + מרווח אוויר (אם קיים) + 50 מ"מ חדירה.
| סוג קיר הרקע | חדירה מינימלית לרקע | הערה |
|---|---|---|
| בטון | 50 מ"מ | דרישת ת"י 1872 ח' 4 סעיף 4.7.3 |
| בלוק שחור (בטון קל) | 55–80 מ"מ | לפי בדיקת שליפה בשטח |
| בלוק איטונג / גז-בטון | 70 מ"מ | חומר פחות צפוף – נדרשת חדירה עמוקה יותר |
2.5 בדיקות נדרשות לפי התקן
| שטח החזית הנבדקת | מספר עוגנים לבדיקה |
|---|---|
| עד 300 מ"ר | 6 עוגנים |
| 301 – 3,000 מ"ר | 10 עוגנים |
| כל 5,000 מ"ר נוספים | +6 עוגנים |
- לכל פרויקט (אלא אם שטח החיפוי קטן מ-100 מ"ר) נדרשת דוגמת חיפוי של לפחות 12 מ"ר
- הבדיקה כוללת: אימות חומרים, בדיקה חזותית, ובדיקת כוח הידבקות (≥ 0.5 מגפ"ס)
- הבדיקה תיעשה על-ידי מעבדה מאושרת
- לאחר קבלת אישור – ניתן להתחיל בעבודות החיפוי
2.6 דרישות הדבק (טבלה 1 – ת"י 1872 ח' 4)
| חוזק מתיחה של הרקע | מין דבק לחיפוי חוץ | מין דבק לחיפוי פנים |
|---|---|---|
| 0.5 – 0.7 מגפ"ס | C2TES2 | C1TS2 |
| גדול מ-0.7 מגפ"ס | C2TES1/S2 | C1TS1/S2 |
חיזוק חיפוי אבן קיים
ת"י 1872 ח' 4 סעיף 4.7חיפויי אבן ישנים שהוצמדו בהדבקה בלבד (ללא קיבוע מכני) – נפוצים בבנייה עד שנות ה-2000 – עלולים להתנתק עם הזמן בגלל ירידת כוח ההדבקה. חיזוק מכני מוסיף ביטחון ללא פירוק החיפוי.
GX-L M10×100 SS316 – דיבל נירוסטה לחיפוי קיים, מאפשר חדירה עמוקה דרך האבן וכל שכבות החיפוי הישנות.
בכפוף לאישור המתכנן, על קיר רקע מבטון בלבד ניתן להשתמש בADIT PS 7.5 SS316 – בורג בטון נירוסטה – כתחליף לדיבל ניילון לחיזוק חיפוי אבן קיים:
- מתברג ישירות לבטון ללא צורך בדיבל נפרד – פשוט ומהיר להתקנה
- עשוי נירוסטה SS316 – עמיד לחלוטין לקורוזיה
- עומק קידוח מינימלי בבטון: 5 ס"מ
- מתאים לחיפויי אבן ישנים שקיר הרקע שלהם הוא בטון
יש לחשב כך שהדיבל יחדור:
- בבטון: מינימום 5 ס"מ
- בבלוק שחור: בין 5.5 ל-8 ס"מ
- בבלוק איטונג / קל: מינימום 7 ס"מ
- יש לקדוח ללא ריטוט (פטיש) כדי לא להסדיק את האבן הקיימת
- לאחר הקידוח – לנקות היטב את הקדח מאבק לפני החדרת הדיבל
- מומלץ לבדוק עוגן מייצג בכל סוג רקע ולאמת כוח שליפה ≥ 1,500 ניוטון
רשימת תיוג לביצוע – חיפוי הדבקה + מכני
- קיבלתי אישור תכנון הנדסי עם פרטי קיבוע מכני
- בדקתי שהעוגנים עומדים ב-ETA-08/0191 ובדרישות ת"י 1872 ח' 4
- אימתתי שהבורגים עשויים SS316 (לא גלוון)
- בניתי קיר אב-טיפוס ועברתי בדיקת חוזק הידבקות ≥ 0.5 מגפ"ס
- בדקתי כוח שליפה לעוגן ≥ 1,500 ניוטון וכן תסבולת עמסה ≥ 2,000 ניוטון
- הכנתי קדח ראשון לפני ההדבקה (ברוב המקרים)
- הדבקה כפולה במריחה – על גב היחידה ועל התשתית
- המתנה 72 שעות (3 ימים) לאחר ההדבקה לפני הכנסת העוגן
- ראש הבורג שקוע 4 מ"מ מתחת לפני האבן
- ראש הבורג מכוסה בפקק / לכיחול מלט
- תיעדתי תוצאות בדיקות עוגנים בכתב וחתימה
סיכום: נקודות מפתח לביצוע
- חיפוי רטוב: זוויתן ORA-G + דיבל GX-L לרשת; בקרבה לים – הכל נירוסטה
- חיפוי הדבקה: כל יחידה חייבת גם עיגון מכני (למעט יחידות קטנות עד 1.5 מ' גובה)
- חיפוי בהדבקה : ברגים מ-SS316 בלבד – ת"י אוסר גלוון קר או חם לקיבוע מכני של חיפוי
- כוח שליפה נדרש: ≥ 1,500 ניוטון; תסבולת עמסה: ≥ 2,000 ניוטון
- חדירת בורג לרקע: מינימום 50 מ"מ בבטון (עמוק יותר בבלוקים)
- עוגן מוחדר לפחות 3 ימים אחרי ההדבקה
- לפרויקטים מעל 100 מ"ר – בדיקת קיר אב-טיפוס חובה
- חיזוק חיפוי קיים: GX-L M10×100 SS316 – ללא פירוק, מינימום 5 ס"מ בבטון
