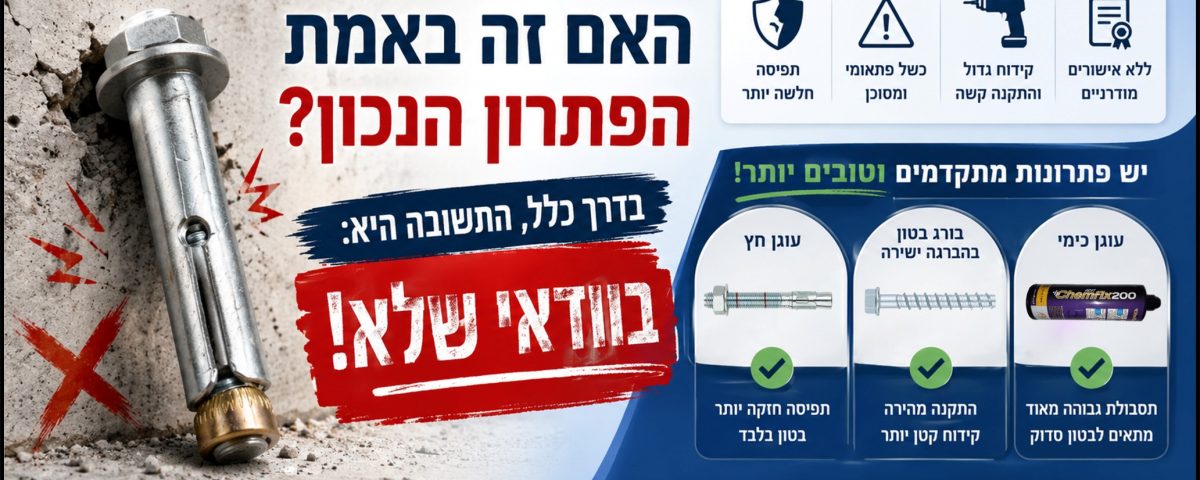

האמת על עוגני ג'מבו – האם הם באמת הפתרון הנכון עבורכם?
רוב הקבלנים הקטנים בארץ והשיפוצניקים משתמשים ביום-יום בעיקר בעוגני ג'מבו (עוגני שרוול מגושמים) לאפליקציות שונות של חיבורים ועיגון. הם רוכשים אותם כבדרך קבע בחנויות חומרי בניין שונות ברחבי הארץ, מתוך הרגל ושמרנות.
לרוב המקרים הפשוטים, עוגן הג'מבו אכן מבצע את העבודה הבסיסית ביותר שבשבילה הוא נקנה. אך אם נעצור רגע ונבחן זאת מנקודת מבט הנדסית, מקצועית וכלכלית: האם הוא באמת הפתרון הטוב ביותר? או אולי הזול ביותר? או אולי הקל ביותר להתקנה? בשלוש השאלות האלו התשובה היא חד-משמעית: לא, לא ולא!
מדוע עוגן ג'מבו אינו מומלץ על פי התקינה המודרנית?
עוגני ג'מבו מבוססים על טכנולוגיה מיושנת של שרוול פח דק הנפתח בתוך הקדח. הם אינם מחזיקים באישורים הנדסיים מודרניים (כגון אישור ETA אירופאי), מרכזים מאמצים גבוהים מאוד בתוך חומר התשתית, ונוטים לכשל שליפה פתאומי ומסוכן, במיוחד בבטון סדוק או תחת עומסים דינמיים.
השוואה טכנולוגית: עוגן ג'מבו מול חלופות מתקדמות
כדי להבין את הפער ההנדסי, בחנו את עוגן השרוול (ג'מבו) הסטנדרטי בהשוואה לטכנולוגיות העיגון המודרניות שקיימות כיום בשוק עבור תשתיות שונות:
| סוג העוגן / בורג | קוטר קידוח נדרש בבטון | תסבולת עומס יחסית (בשליפה) | קלות התקנה ופירוק | מתאים לבלוקים / קירות קלים? | דירוג כללי |
|---|---|---|---|---|---|
| עוגן ג'מבו (חצי צול / 12.5 מ"מ) | גדול מאוד (12 מ"מ) | נמוכה יחסית לגודל העוגן | קשה להתקנה, כמעט בלתי ניתן לפירוק | ✗ מסוכן ולא מתאים | ✗ מיושן |
| עוגן חץ (קוטר 8 מ"מ) | בינוני (8 מ"מ) | פי 2 עד פי 3 מעוגן ג'מבו | הקשה פשוטה בפטיש וסגירה מהירה | ✗ לבטון בלבד | ✓ מומלץ לבטון |
| בורג בטון בהברגה ישירה (7.5 מ"מ) | קטן מאוד (6.5 מ"מ) | זהה או גבוהה מג'מבו חצי צול | מהירה ביותר (מברגת אימפקט), פירוק מלא | ✓חלקי מתאים | ✓ תלוי בקיר |
| עוגן ניילון (דיבל קונסטרוקטיבי) | משתנה (לפי הדיבל) | גבוהה משמעותית בבלוקים | קלה ופשוטה ביותר | ★ הפתרון המושלם | ✓ אופטימלי לבלוקים |
נפילת המיתוסים: שלוש השאלות הגדולות
1. האם עוגן ג'מבו הוא הפתרון הטוב ביותר?
התשובה ההנדסית היא ממש לא. החלוקה פשוטה ותלויה בסוג התשתית בה אתם עובדים:
- אם אתם מתקינים את העוגן על קיר בטון: שימוש בעוגן חץ איכותי, במחיר זהה ובקושי התקנה זהה, יחזיק פי-2 עד פי-3 יותר עומס ולא יעלה לכם יותר כסף! ניתן להשתמש בעוגן חץ בקוטר קטן בהרבה, משום שהפלדה שממנו הוא עשוי איכותית ובעלת ערכי גזירה ושליפה גבוהים משמעותית. לדוגמה: עוגן חץ בקוטר 8 מ"מ בלבד יהיה שווה ערך (ואף חזק יותר) מעוגן ג'מבו מגושם של חצי צול (12.5 מ"מ)!
- טכנולוגיית בורג בטון בהברגה ישירה: אופציה מצוינת נוספת היא בורג בטון. בורג בטון בקוטר 7.5 מ"מ מחזיק עומסים זהים לחלוטין לעוגן ג'מבו חצי צול, דורש קדח קטן משמעותית, ואינו מייצר מאמצי פיסוק פנימיים בבטון.
- אם אתם מתקינים את העוגן בקיר בלוקים: כאן מדובר בסכנה של ממש. עוגן ג'מבו ממש לא מתאים לבלוקים (במיוחד בלוק חלול) ומחזיק בהם עומסים נמוכים מאוד, אם בכלל, מאחר שהוא פשוט שובר את דפנות הבלוק הפנימיות בזמן ההתרחבות. שימוש בדיבל קונסטרוקטיבי (עוגן ניילון ארוך ומקצועי) יחזיק עומסים גבוהים בהרבה, יעלה פחות ויהיה בטוח לחלוטין.
2. האם עוגן ג'מבו הוא הפתרון הזול ביותר?
ממש לא. הוא אולי נראה זול ברכישה בודדת בחנות, אך הוא היקר ביותר יחסית לתסבולת העומס שלו. כאשר משקללים את עלות העבודה, זמן הקידוח הממושך, שחיקת המקדחים (בשל הצורך בקדחים גדולים) והעובדה שנדרש עוגן ג'מבו עבה מאוד כדי להגיע לביצועים של עוגן חץ או בורג בטון דקים – מבינים שמדובר בפתרון לא כלכלי בעליל.
3. האם עוגן ג'מבו הוא הפתרון הקל ביותר להתקנה?
תהליך ההתקנה של עוגן ג'מבו מסורבל למדי: הוא דורש קידוח גדול בבטון (12 מ"מ לפחות), שימוש בפטיש כדי להחדיר את השרוול בכוח, וסגירה ידנית ארוכה של האום באמצעות מפתח ברגים. חסרון עצום נוסף: אם טעיתם במיקום, די קשה (ולעיתים בלתי אפשרי) להוציא אותו מהקיר.
לעומת זאת, בורג בטון מודרני דורש קידוח בקוטר קטן בהרבה (6.5 מ"מ בלבד), חודר לבטון בתוך 2 שניות של הברגה ישירה באמצעות מברגת אימפקט, וכולל יתרון אדיר – האפשרות לפרק אותו בקלות בהברגה הפוכה ולעשות בו שימוש חוזר.
אז למה ממשיכים לקנות ולעבוד בעיקר עם עוגני ג'מבו?
לפי הניתוח שלנו באדית בע"מ, התשובה אינה מקצועית אלא פסיכולוגית: חוסר מודעות טכנולוגית, הרגלים ישנים, שמרנות בענף הבנייה, או פשוט כי זה המוצר הנפוץ ביותר שנמצא על המדף הראשון של חנות חומרי הבניין השכונתית.
מדריך מקצועי: שלבי התקנה נכונה של חלופות מודרניות
אם החלטתם להתקדם לברגי בטון ישירים או עוגני חץ, אלו שלושת שלבי הברזל להתקנה קונסטרוקטיבית בטוחה:
1 קידוח מדויק: קדחו אך ורק בקוטר המדויק המוגדר על ידי היצרן (למשל, קדח 6.5 מ"מ עבור בורג בטון 7.5 מ"מ). ודאו שהקידוח מבוצע בניצב לקיר.
2 ניקוי יסודי של הקדח: שלב קריטי שנשכח לעיתים קרובות. יש לנקות את אבק הקידוח באמצעות משאבה ייעודית או מפוח. שאריות אבק בקדח עלולות לגרום לתקיעת הבורג או לכשל שליפה פתאומי.
3 הברגה או הידוק מבוקרי מומנט: בהתקנת בורג בטון, השתמשו במברגת אימפקט מתאימה עד להצמדה מלאה של ראש הבורג לאלמנט המעוגן. בעוגני חץ, הדקו בעזרת ידית מומנט לפי הנחיות היצרן כדי להבטיח פתיחה אופטימלית של טבעת ההתרחבות.
שאלות ותשובות נפוצות (FAQ)
שאלה: האם עוגן חץ מתאים לשימוש גם בבלוק איטונג או בלוקים חלולים?
תשובה: בשום אופן לא. עוגן חץ (בדומה לג'מבו) הוא עוגן מכני הפועל על עיקרון של חיכוך ולחץ פיסוק. הוא מיועד אך ורק לבטון קשיח (מזוין או לא מזוין). שימוש בו בבלוקים יגרום להתפרקות הבלוק ולכשל מיידי. עבור בלוקים יש להשתמש בעוגני ניילון ייעודיים.
שאלה: מתי בכל זאת יש יתרון לעוגן ג'מבו?
תשובה: בעידן ההנדסי הנוכחי, כמעט ולא קיימים יתרונות מקצועיים לעוגן ג'מבו. ברגי בטון, עוגני חץ ועוגנים כימיים מציעים ביצועים טובים יותר, התקנה מהירה יותר ובטיחות גדולה בהרבה בכל פרמטר.
אנחנו מקווים שהמאמר המקצועי הזה ייתן לכם חומר למחשבה הנדסית וכלכלית לפני הקנייה הבאה שלכם. הגיע הזמן להתקדם לעולם חדש, מלא באופציות ובטכנולוגיות עיגון מתקדמות שיקלו עליכם את העבודה בשטח, יחסכו לכם זמן וכסף, ויעניקו לכם שקט נפשי וחיבורים חזקים ובטוחים בהרבה!
