דיבל עוגן מיתד גימבו

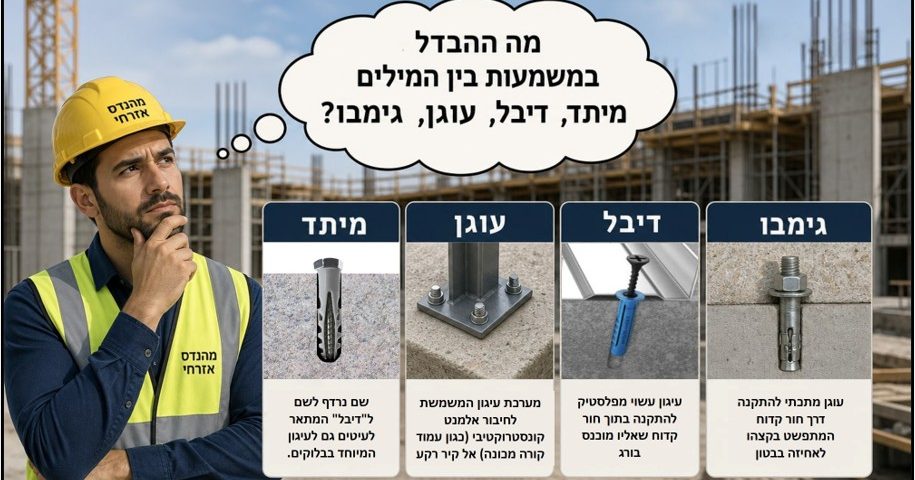

עושים סדר בעיגון: מה ההבדל הממשי בין דיבל, מיתד, עוגן וג'מבו?
כשניגשים לבצע פרויקט בנייה, התקנה או שיפוץ, קל מאוד ללכת לאיבוד בתוך בליל המושגים של עולם העיגון וההתקנה. אנשי מקצוע רבים, ובוודאי חובבים, משתמשים לעיתים קרובות במילים דיבל, מיתד, עוגן או ג'מבו כמילים נרדפות. עם זאת, מבחינה הנדסית ומעשית, מדובר באלמנטים שונים לחלוטין המשפיעים ישירות על כושר הנשיאה, בטיחות המבנה וסוג תשתית הרקע.
בחירה שגויה ביניהם – למשל, תליית משקל כבד על תשתית חלולה באמצעות אלמנט המיועד לבטון מלא – עלולה להוביל לכשל מכני חמור, החל מנזק לרכוש ועד לסכנת חיים. מאמר זה, מבית אדיט בע"מ, נועד לעשות סדר מוחלט ומקצועי בכל המושגים, לתקן טעויות נפוצות בשטח ולהעניק לכם כלים מדויקים לבחירה נכונה.
שלושת כללי הזהב הכלליים לבחירת אלמנט עיגון:
- סוג התשתית (Base Material): האם מדובר בבטון (סדוק/לא סדוק), בלוק חלול, בלוק איטונג, או לוח גבס?
- משקל האלמנט (Load Capacity): האם העומס המופעל הוא קל (כמה קילוגרמים), בינוני (עשרות קילוגרמים) או כבד וקונסטרוקטיבי (מאות קילוגרמים ומעלה)?
- כיוון ואופי המאמץ: האם מדובר במאמץ גזירה (עומס אנכי לקיר, כמו טלוויזיה) או מאמץ שליפה/מתיחה (עומס המושך את העוגן החוצה, כמו תלייה מהתקרה)?
1. דִּיבֶּל (Plug) – הפתרון הקלאסי לעומסים קלים
הדיבל הוא האלמנט המוכר והנפוץ ביותר בשימוש ביתי ותעשייתי קל. הנדסית, מדובר בשרוול (תושבת פלסטית) המוחדר לתוך קדח צילינדרי מראש. כאשר מבריגים לתוכו בורג מתכת, הבורג דוחק את דפנות הדיבל כלפי חוץ, ובכך מייצר לחץ והתרחבות מכנית הלוחצת על דפנות הקיר (חיכוך).
תיקון טעות נפוצה בשטח: רבים רוכשים דיבלים זולים העשויים פוליאתילן (פלסטיק פשוט). דיבלים אלו נוטים להתייבש, להתעוות, לאבד גמישות עם השנים ולהיגזר בקלות. המקצוענים עובדים אך ורק עם דיבלים העשויים ניילון איכותי (Polyamide PA6), כגון סדרת הדיבלים האוניברסליים TN4S של אדיט. הניילון שומר על תכונותיו המכניות לאורך עשרות שנים, אינו מתייבש, ועמיד בטמפרטורות קיצוניות.
- מתאים לתשתיות: בלוקים, בטון, לבנים מלאות, ובדגמים ייעודיים גם לגבס.
- טווח עומסים: קל עד בינוני (לרוב בין 10 ק"ג ל-80 ק"ג, תלוי בקוטר הדיבל ובסוג הבלוק).
- יישומים נפוצים: תליית תמונות, מדפים קלים, אביזרי אמבטיה, גופי תאורה קטנים ומסגרות.
2. מֵיתָד (Anchor / Toggle) – המונח הרשמי והשימוש המעשי
כאן קיימת אי-הבנה גדולה בשטח שמקורו בבלבול לשוני. מבחינה רשמית (על פי האקדמיה ללשון העברית ומכון התקנים הישראלי), המילה מֵיתָד היא השם העברי הכולל לכל סוגי הדיבלים והעוגנים המכניים (כולל דיבל פלסטיק). אולם, בשפה המקצועית ובקרב קבלנים בארץ, המונח "מיתד" נטבע ומזוהה בעיקר עם שני סוגי מוצרים ספציפיים:
- מיתדים ייעודיים לקירות גבס וחללים: פתרונות עיגון מכניים מורכבים יותר מדיבל רגיל, המבוססים על קריסה, פריסה או פתיחת "כנפיים" מאחורי לוח הגבס כדי לחלק את העומס על פני שטח רחב (מכיוון שהגבס עצמו פריך ואינו מסוגל להחזיק לחץ התרחבות מקומי). דוגמאות בולטות הן מיתד הפלדה IN-CO או מיתד הניילון הקורס BA-NY.
- מיתדי מסגרות מוארכים (Frame Anchors): דיבלים ארוכים במיוחד המגיעים עם בורג אינטגרלי (להתקנה דרך האלמנט המחובר) המשמשים לעיגון משקופים, קונסטרוקציות עץ רחבות או פרופילים לקירות בלוקים.
- מתאים לתשתיות: לוחות גבס, לוחות צמנטבורד, בלוקים חלולים ותקרות רביץ.
- טווח עומסים: בינוני (עד כ-90 ק"ג בגבס כפול באמצעות מיתד BA-NY קונסטרוקטיבי).
- יישומים נפוצים: תליית זרועות טלוויזיה על קירות גבס, ארונות מטבח, משקופי דלתות וקוסטרוקציות גבס.
3. עוֹגֶן (Heavy Duty Anchor) – לעומסים קונסטרוקטיביים כבדים
כאשר עוברים לעולם ההנדסה האזרחית, השלד והקונסטרוקציה, הדיבלים מפלסטיק יוצאים מהתמונה ומפנים את מקומם לעוגנים. עוגן הוא אלמנט העשוי כולו ממתכת (פלדה מגולוונת, פלדה בגלוון חם או נירוסטה) או מבוסס על מערכת הזרקה כימית (שרף מבני/דבק), והוא מיועד לשאת עומסים אדירים – החל ממאות קילוגרמים ועד לעשרות טונות לעוגן בודד.
העוגנים מתחלקים לשתי משפחות עיקריות:
- עוגנים מכניים (כמו עוגן חץ / בורג בטון): עובדים על עיקרון של חיכוך קיצוני או הברגה ישירה. דוגמה מובילה היא עוגן חץ MTP-X המתרחב בתוך הקדח באמצעות מומנט הידוק מבוקר, או ברגי בטון חותכי תבריג מסדרת TFE.
- עוגנים כימיים: מבוססים על הזרקת דבק דו-רכיבי (כמו Chemfix 200) לתוך הקדח והחדרת מוט הברגה. הדבק מתקשה ומייצר הדבקה מושלמת בין המוט לבטון ללא מאמצי פישוק פנימיים, מה שמקנה לו עליונות הנדסית בעבודה קרוב לשוליים.
- מתאים לתשתיות: בטון יצוק (סדוק ולא סדוק), אבן טבעית קשה, ובמקרים מסוימים בלוקים מלאים.
- טווח עומסים: כבד מאוד (מאות קילוגרמים ועד עשרות טונות).
- יישומים נפוצים: עיגון קונסטרוקציות פלדה, מכונות תעשייתיות, עמודי תאורה, מעקות בטיחות, מנופי הרמה וחיבורי שלד.
4. ג'וּמְבּוֹ (Sleeve Anchor) – הסלנג המוכר והאמת ההנדסית
תיקון טעות הנדסית נפוצה: אין באמת מוצר הנדסי שנקרא "עוגן ג'מבו". המילה "ג'מבו" היא סלנג ישראלי מסחרי ישן שהשתרש בשטח עבור עוגן שרוול (Sleeve Anchor). עוגן זה מורכב מבורג מתכת, קונוס מושחז בקצהו, ושרוול מתכת דק העוטף את הבורג. בזמן הידוק הבורג, הקונוס נמשך פנימה ואונס את שרוול המתכת להתרחב ולהיפתח בתוך הקדח.
⚠️ אזהרה הנדסית חמורה לגבי "עוגן ג'מבו":
בשל מחירם הזול, עוגני ג'מבו פופולריים מאוד בשוק, אך הם כוללים שתי מגבלות קריטיות שמתקינים רבים מתעלמים מהן באופן מסוכן:
- איסור שימוש בבלוקים חלולים: עוגן ג'מבו מייצר לחץ פישוק מרוכז ואדיר. כאשר מתקינים אותו בבלוק חלול (בלוק 8 או בלוק 20 נפוץ), השרוול פשוט מפוצץ את דופן הבלוק הפנימית. העוגן ירגיש "תפוס" זמנית, אך תחת עומס קל הוא יישלף יחד עם שברי הבלוק!
- חוסר התאמה לבטון סדוק או עומסים דינמיים: לעוגני ג'מבו פשוטים אין תקינה אירופאית (ETA) לבטון סדוק (Cracked Concrete). במקרה של רעידת אדמה, פיתוח סדק מיקרוני בבטון או עומס דינמי, העוגן מאבד מיד את אחיזתו.
החלופה המודרנית: הנדסת הבנייה המתקדמת החליפה לחלוטין את עוגני הג'מבו המיושנים במוצרים מתקדמים ובטוחים בהרבה, כגון **ברגי בטון בהברגה ישירה (TFE)** או **עוגני חץ קונסטרוקטיביים (MTP-X)** המאושרים לתשתיות סדוקות ורעידות אדמה.
טבלת השוואה מסכמת – להבין בשנייה אחת
| פרמטר השוואה | דיבל (Plug) | מיתד (גבס/חללים) | עוגן קונסטרוקטיבי | עוגן שרוול ("ג'מבו") |
|---|---|---|---|---|
| חומר מבנה | ניילון איכותי (PA6) או פלסטיק | מתכת קורסת או ניילון מתרחב | פלדה מחוזקת או שרף כימי | פלדה מגולוונת (בורג + שרוול דק) |
| תשתית ראשית | בלוקים, לבנים, בטון מלא | לוחות גבס, בלוקים חלולים | בטון סדוק ולא סדוק, אבן | בטון לא סדוק בלבד! |
| מנגנון אחיזה | התרחבות וחיכוך בקדח | קריסה או פריסת כנפיים מאחור | חיכוך מבוקר, הברגה או הדבקה | התרחבות שרוול מתכת ע"י קונוס |
| סיווג עומס | קל עד בינוני (10-80 ק"ג) | בינוני (20-90 ק"ג) | כבד מאוד (מאות ק"ג עד טונות) | בינוני עד כבד (בבטון מלא בלבד) |
| האם נשלף? | כן (הבורג יוצא, הדיבל נשאר) | תלוי בדגם (IN-CO נשאר קבוע) | ברגי בטון כן, עוגני חץ לא | חלקי ומסורבל מאוד |
שאלות ותשובות נפוצות (FAQ) – הנדסת עיגון מעשית
ש: אני רוצה לתלות זרוע מתכווננת לטלוויזיה 65 אינץ' על קיר בלוקים חלול. במה הכי נכון להשתמש?
ת: בשום פנים ואופן לא בעוגן ג'מבו! זרוע מתכווננת מייצרת מאמץ שליפה (מומנט) חזק על הקיר בכל פעם שמזיזים את המסך. הפתרון הנכון ביותר לבלוק חלול הוא שימוש בדיבל ניילון אוניברסלי איכותי כגון TN4S בקוטר 10 מ"מ או 12 מ"מ עם בורג תואם בעל אורך מתאים, או מעבר לעיגון כימי עם שרוול רשת ייעודי לבלוקים חלולים המייצר גוש דבק פנימי חזק במיוחד.
ש: מה ההבדל בין דיבל פלסטיק צבעוני פשוט לדיבל ניילון (Nylon)?
ת: ההבדל הוא באורך החיים ובבטיחות. פלסטיק זול (פוליאתילן) מאבד את גמישותו במהירות, מתייבש כתוצאה משינויי טמפרטורה ונשבר בתוך הקיר תחת מאמץ גזירה. דיבל ניילון (Polyamide PA6) הוא חומר בעל זיכרון מכני יוצא דופן – הוא גמיש מספיק כדי להתרחב או לקרוס בצורה מושלמת, קשיח מספיק כדי לא להיגזר, ועמיד לאורך עשרות שנים מבלי להתייבש.
ש: האם מותר להשתמש בעוגן חץ ("עוגן קוני") בתוך קיר בלוקים?
ת: לחלוטין לא. עוגן חץ (כמו MTH או MTP-X) מתוכנן לעבוד אך ורק בבטון יצוק ומלא. מנגנון הפעולה שלו דורש הידוק במומנט גבוה שגורם לחבק הפלדה הקטן בקצהו לטפס על קונוס ולהפעיל לחץ נקודתי אדיר. בבלוק חלול או באיטונג, העוגן פשוט ירסק את התשתית סביבו ולא יגיע לעולם להידוק, או שישלוף את פנים הבלוק החוצה.
ש: מדוע ברגי הבטון המודרניים (Concrete Screws) מחליפים כיום את עוגני השרוול (ג'מבו)?
ת: ברגי בטון (כגון סדרת TFE של אדיט) מציעים שלושה יתרונות הנדסיים קריטיים: ראשית, הם אינם מייצרים מאמצי פישוק והתרחבות בתוך הבטון, ולכן מאפשרים התקנה קרוב מאוד לשולי האלמנט או בין ברגים סמוכים. שנית, מהירות ההתקנה שלהם גבוהה פי כמה (קודחים ומבריגים ישירות עם מפתח אימפקט). שלישית, הם ניתנים לפירוק מלא ונקי לחלוטין, בניגוד לג'מבו שמותיר תמיד שאריות מתכת חלודות ותקועות בקיר.
ש: מתי אני חייב לעבור לעיגון כימי (דבק מבני) במקום עוגן מכני מתכתי?
ת: מעבר לעיגון כימי (כמו Chemfix 200) נדרש בשלושה מצבים עיקריים: 1. כאשר מרחקי השוליים קטנים מאוד (למשל, עיגון קרוב לקצה של יציקת בטון או קורת גג, שם עוגן מכני יפוצץ את פינת הבטון). 2. כאשר העומס הוא דינמי, חריג וקיצוני מאוד. 3. כאשר נדרש לבצע "השתלת קוצים" – כלומר, חיבור אלמנט זיון פלדה חדש לבטון קיים כהמשך רציף של שלד המבנה.
סיכום והמלצה הנדסית
התאמת אלמנט העיגון לתשתית היא אינה המלצה – היא דרישה בטיחותית והנדסית חד-משמעית. זכרו את הכלל הפשוט: דיבלים מניילון לחפצים קלים ובינוניים בבלוקים ובטון; מיתדים ייעודיים (כמו BA-NY ו-IN-CO) לקירות גבס; ועוגנים הנדסיים מבוקרי תקינה (מכניים או כימיים) לעומסים כבדים וקונסטרוקטיביים בבטון. המעיטו ככל הניתן בשימוש בעוגני שרוול ("ג'מבו") מיושנים ועברו לפתרונות מודרניים ובטוחים יותר.
צריכים לתכנן מערכת עיגון מורכבת או מתלבטים לגבי תסבולת העוגן בפרויקט שלכם? צוות המהנדסים והמומחים של אדיט בע"מ עומד לרשותכם כדי להתאים את הפתרון המדויק, התקני והבטוח ביותר לחזון ההנדסי שלכם.
