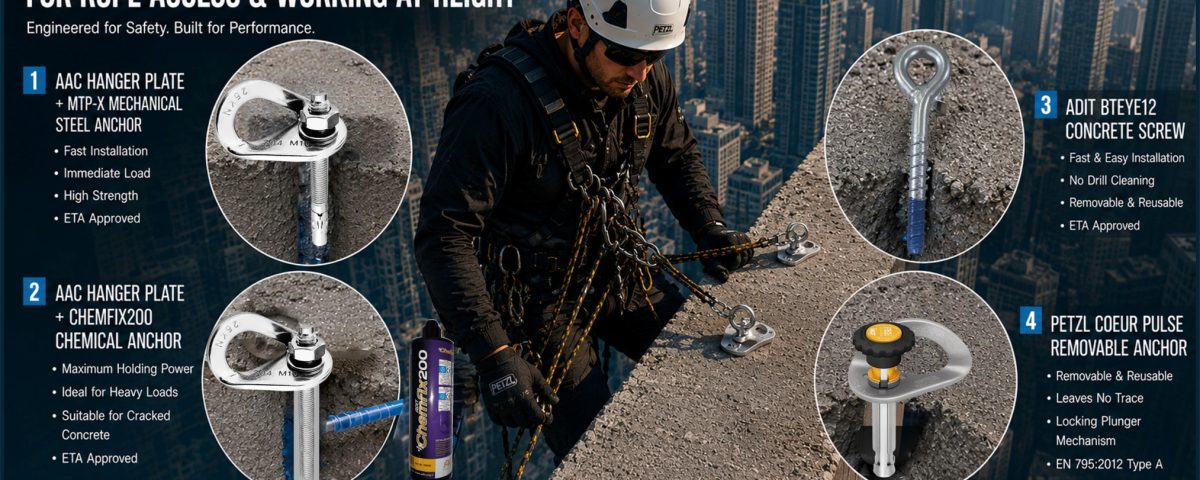

נקודות עיגון לעבודה בגובה על בטון – 4 קטגוריות
נקודות עיגון לעבודה בגובה על בטון מתחלקות לקטגוריות בהתאם לאופן ההתקנה והשימוש: מכניות, כימיות וניידות/זמניות. בחירת העוגן תלויה בסוג הבטון (סדוק, ישן או חלול) ובעומס הנדרש.
דרישת תקן מינימלית
על פי התקן, נקודת עיגון לאדם יחיד חייבת לעמוד בעומס סטטי מינימלי של 12 kN (כ-1.2 טון). כל פתרון המוצג להלן עומד בדרישה זו בתנאי התקנה תקינים.
קטגוריה 1 משטח עיגון עם עוגן מכני
Adit AAC + Adit MTH or MTP-X or TFE
שילוב של לשונית (משטח עיגון) בעלת תקן EN 795 עם עוגן מכני מסוג חץ או בורג בטון בעל אישור אירופאי ETA. נחשב לפתרון אמין ופשוט להתקנה על קירות ותקרות בטון תקין ולא סדוק.
- לשונית: Adit AAC – בעל תקן אירופאי EN 795 Type A & B
- עוגן: Adit MTH – עוגן חץ להתקנה מהירה בבטון תקין
- מתאים לבטון מלא ולא סדוק, קירות ותקרות
- התקנה פשוטה וחד-פעמית עם ביצועים עקביים
- עומס שבירה: 25 kN (כ-2.5 טון); רב פי כמה מהנדרש על פי התקן
- עוגן: Adit MTP-X – עוגן חץ להתקנה מהירה בבטון תקין
- מתאים לבטון מלא ולבטון סדוק, קירות ותקרות
- התקנה פשוטה וחד-פעמית עם ביצועים עקביים
- עומס שבירה: 25 kN (כ-2.5 טון); רב פי כמה מהנדרש על פי התקן
- עוגן: Adit TFE – בורג בטון חץ להתקנה מהירה בבטון תקין
- מתאים לבטון מלא ולבטון סדוק, קירות ותקרות
- התקנה פשוטה וחד-פעמית עם ביצועים עקביים
- עומס שבירה: 25 kN (כ-2.5 טון); רב פי כמה מהנדרש על פי התקן
יחס עוצמה לדרישה
- דרישת תקן מינימלית: 12 kN
- עוגן MTH בבטון איכותי: 25–40 kN בהתאם לגודל – מרווח בטיחות גדול
- אפשרות לאימות בשטח: בדיקת משיכה עד 6 kN לפי ייעוץ מהנדס
קטגוריה 2 משטח עיגון עם עיגון כימי
Adit AAC + Adit Chemfix200
שילוב של לשונית (משטח עיגון) עם עיגון כימי על בסיס היבריד. זהו הפתרון החזק ביותר, המומלץ לעומסים מעל 3 טון, לבטון סדוק, לקצוות בטון, או לכל מקום שבו עוגן מכני עלול לגרום לפיצוץ מקומי של הבטון.
- לשונית: Adit AAC – בעל תקן אירופאי EN 795 Type A & B
- עיגון כימי: Adit Chemfix200 – מערכת כימית לבטון סדוק ודרישות מחמירות
- מפזר עומס אחיד לאורך כל עומק החיבור – ללא לחץ התפשטות על הבטון
- מתאים לבטון ישן, סדוק, חלול ולקצוות (Edge Distance מצומצמת)
- עומס שבירה אופייני: 30–50 kN בהתאם לקוטר ועומק הקידוח
מתי לבחור עיגון כימי על פני מכני?
בטון סדוק, בטון ישן (מעל 30 שנה), קידוח קרוב לקצה (פחות מ-100 מ"מ), עומסים הגבוהים מ-30 kN, או כל מקום שבו יש חשש לפיצוץ מקומי של הבטון תחת עומס הרחבה של עוגן מכני.
קטגוריה 3 בורג עין לבטון
Adit BTeye2
פתרון קומפקטי ומהיר: בורג בטון עם עין מובנה, ללא צורך בלשונית נפרדת. הפתרון המוביל בזכות מהירות ההתקנה, חוזק החיבור לבטון ותקן אירופאי. מציע מרווח בטיחות נדיב משמעותית מעבר לנדרש.
- דגם: Adit BTeye2 – EN 795 Type B
- פתרון all-in-one: בורג + נקודת עיגון בגוף אחד
- התקנה מהירה ופשוטה – קידוח ישיר לבטון, ניקוי החור, הברגה
- מתאים לבטון תקין ולבטון סדוק, קירות ותקרות; עובי בטון מינימלי לפי מפרט היצרן
יחס עוצמה לדרישה – BTeye2
- דרישת תקן מינימלית: 12 kN
- עוצמה בפועל: 50–100 kN בהתאם לגודל ולעומק הקידוח (כ-5–10 טון)
- מרווח הבטיחות גדול לאין ערוך מהנדרש — קשה מאוד לפגוע בו בהתקנה רגילה
קטגוריה 4 עוגן נשלף / זמני
Petzl Coeur Pulse (⌀12 מ"מ) / Pulse (⌀8 מ"מ)
פתרון ניייד וזמני למצבים שבהם לא ניתן להתקין עיגון קבוע. ה-Coeur Pulse הוא עוגן נשלף מהיר: מוחדר לחור קיים בבטון, ננעל על ידי לחיצה על פיסטון, ומוסר לאחר סיום העבודה ללא נזק למבנה.
- דגמים: Coeur Pulse ⌀12 מ"מ ו-Pulse ⌀8 מ"מ (Petzl)
- מוחדר לחור בבטון, ננעל על ידי שחרור פיסטון
- עוצמה הצהרתית: 25 kN (12 מ"מ) / 15 kN (8 מ"מ) בבטון 50 MPa
- עומס לפני עיוות קבוע: 6 kN בלבד (12 מ"מ) / 2 kN בלבד (8 מ"מ)
- מיועד לשימוש כשהמשתמש נמצא מתחת לנקודת העיגון בלבד
- חובה: שני עוגנים לפחות בשימוש מקביל (עקרון הכפילות)
- תקן: EN 795 Type B, EN 959:2018
⚠ סכנות ייחודיות של ה-Coeur Pulse – רשימת סיכונים מסודרת
ה-Coeur Pulse הוא עוגן מתוחכם שדורש הבנה מעמיקה של מגבלותיו. בניגוד לבורג בטון קבוע כמו BTeye2 שמחזיק עשרות טון ומרווח הבטיחות שלו גדול עד מאוד, ה-Coeur Pulse פועל עם מרווח בטיחות צר, ושגיאות בהתקנה או בשימוש יכולות להסתיים בצורה קטסטרופלית.
⛔ סכנה 1 – מרווח בטיחות צר ביחס לבורג קבוע
הפרש העוצמה בין עוגן זמני לקבוע הוא מהותי ומשמעותי לכל החלטה בשטח:
- Coeur Pulse 12 מ"מ: שבירה ב-25 kN (כ-2.5 טון בבטון איכותי)
- Adit BTeye2 (בורג עין קבוע): שבירה ב-50–100 kN (כ-5–10 טון)
- כלומר, ה-BTeye2 חזק פי 2 עד פי 4 מה-Coeur Pulse
- לפיכך כל חריגה קלה מפרמטרי ההתקנה של ה-Coeur Pulse משפיעה דרמטית על החוזק בפועל, בעוד שאצל ה-BTeye2 מרווח הבטיחות עצום ויכסה טעויות קלות
⛔ סכנה 2 – תלות קריטית בטיב הלחיצה ואיכות ההתקנה
מנגנון הנעילה של ה-Coeur Pulse מסתמך על לחיצה ידנית מדויקת של הפיסטון ושחרורו לנעילה. אם הקבלן לא לחץ עד הסוף, לא שחרר בצורה מלאה, או לא וידא שהפיסטון ננעל – העוגן עלול להיות בלתי מאובטח לחלוטין.
- אין אינדיקטור ויזואלי אמין שהעוגן אכן נעול כראוי בכל הנסיבות – לחיצת הפיסטון אינה ערובה לאיכות ההתקנה
- לחור רחב מדי (עודף של 1-2 מ"מ בלבד) הפיסטון ייגע בלשונית בעת נעילה – סימן שהחור גדול מדי והאחיזה עלולה להיות אפסית
- בבטון רך, אבנים, טיח, או כל חומר שאינו בטון מוצק – העוגן עשוי לא להחזיק כלל
- כל חריגה מהגדרות הקידוח (עומק, קוטר, ניקוי) מורידה את החוזק בצורה לא לינארית
⛔ סכנה 3 – שחרור בלתי מכוון מלחיצה חיצונית
זהו אחד הסיכונים החמורים ביותר בשימוש בשטח, שמבדיל אותו מכל עוגן קבוע אחר:
- כל לחיצה על הפיסטון – גם מקרית – משחררת את מנגנון הנעילה
- ציוד על הפיסטון (חבל, קרבינר, שרוול, ביגוד) יכול לדחוק אותו ולשחרר את העוגן תוך כדי עבודה
- אם המשתמש עלה מעל לנקודת העיגון (בניגוד לכלל היסוד), הציוד המחובר עלול להגיע לגובה הפיסטון וללחוץ עליו
- גשם, בוץ, פסולת בנייה ואבק שנצברו יכולים לגרום לפיסטון להיות תקוע לכאורה, אך לשתחרר תחת עומס פתאומי
- מסקנה: עוגן שניתן לשחררו בלחיצה אחת הוא מטבעו מסוכן יותר בסביבת עבודה פעילה
⛔ סכנה 4 – עיוות קבוע בעומס נמוך (6 kN / 2 kN בלבד)
ה-Coeur Pulse אינו מיועד לספוג עומסים גבוהים כלל, גם אם לא השתבר:
- העוגן מתעוות עיוות קבוע ובלתי הפיך כבר ב-6 kN (כ-600 ק"ג) לגרסת 12 מ"מ
- גרסת 8 מ"מ מתעוותת ב-2 kN בלבד – שווה ערך לאדם שמשתלשל בפאניקה בלי ציוד הנחתה
- עיוות הפיסטון הופך את העוגן לבלתי שמיש וקשה מאוד להוצאה מהחור – עלול לגרום לכישלון מלא
- בשיטת עבודה עם פאל-ארסטר (arrest), כוח הנחתה יכול להגיע ל-6 kN ומעלה – בדיוק ב-"גבול הסכנה" של הגרסה הגדולה
⛔ סכנה 5 – תלות קריטית בסוג ואיכות הבטון
ה-Coeur Pulse נבדק ומאושר בתנאי מעבדה מבוקרים. בשטח התמונה שונה:
- נתוני שבירה (25 kN / 15 kN) נמדדו בבטון 50 MPa – בטון צבאי/תעשייתי איכותי שנדיר בבנייה רגילה
- בבטון 25 MPa (בטון נפוץ בישראל) החוזק יורד משמעותית – לעיתים עד 40-50% מהנתון הנקוב
- בבטון סדוק, בטון ישן, בסלע רך, או בקרבת קצה – החוזק עלול להיות אפסי
- אין כל דרך לבדוק את איכות הבטון המדויקת בשטח לפני התקנה ללא ציוד מיוחד
⛔ סכנה 6 – הסתמכות על עוגן בודד אסורה, אך נפוצה בשטח
- התקן (EN 795) ויצרן המוצר (Petzl) מחייבים שני עוגנים מקבילים לפחות בכל עת
- בפרויקטים מהירים, קבלנים מתקינים עוגן אחד בלבד – וזו הפרת תקן מפורשת ומסכנת חיים
- גם עם שני עוגנים: אם שניהם מותקנים בסמיכות באותו מקטע בטון חלש, כשל של אחד עלול לגרור את השני
⛔ סכנה 7 – אי-הבנת כלל "מתחת לעוגן"
ה-Coeur Pulse תוכנן אך ורק לשימוש כשהמשתמש נמצא מתחת לנקודת העיגון:
- עבודה מעל לנקודת העיגון – אסורה לחלוטין לפי הוראות היצרן
- ציוד (קרבינר, חבל, שרוולים) עלול להגיע לגובה הפיסטון ולשחרר אותו
- סיבוב הלשונית (Hanger) בעת עבודה מעל לעוגן יכול לשנות את מיקום הציוד ולגרום לשחרור
- כלל זה מפר את הגיאומטריה של מיתקן הציוד ומגדיל דרמטית את סכנת פיתול הפיסטון
⚠ סיכום אזהרות Coeur Pulse – מה לבדוק לפני כל שימוש
- בדיקת החור: קוטר, עומק וניקוי לפי מפרט (12 מ"מ בעומק 65 מ"מ לגרסת 12 מ"מ; 8 מ"מ בעומק 50 מ"מ לגרסת 8 מ"מ)
- בדיקת נעילה: לאחר שחרור הפיסטון, לוודא שהפיסטון אינו במגע עם הלשונית (סימן לחור רחב מדי)
- בדיקת הפיסטון: לא עקום, לא שרוט, מנגנון הנעילה פועל בחופשיות
- בדיקת הלשונית: אין עיוות, אין סדקים, הסיבוב חופשי
- כפילות: תמיד שני עוגנים פעילים בו-זמנית
- הנחתה: בשימוש כחלק ממערכת arrest, יש לוודא שכוח הנחתה אינו עולה על 6 kN
- סביבה: בדיקה שאין חפצים שעלולים ללחוץ על הפיסטון תוך כדי עבודה
- גיל: העוגן מחליף לאחר כל נפילה שנוצרה, פגיעה משמעותית, או כל חשד לעיוות
טבלת השוואה – 4 קטגוריות נקודות עיגון לבטון
| קטגוריה / מוצר | סוג | עוצמת שבירה | עומס לפני עיוות קבוע | מתאים לבטון סדוק | ניתן להסרה | תקן |
|---|---|---|---|---|---|---|
| Adit AAC + MTH/MTP-X/TFE. | קבוע / מכני | 25–40 kN | – | כן MTP-X/TFE | כן AAC | EN 795 + ETA |
| Adit AAC + Chemfix200 | קבוע / כימי | 30–50 kN | – | כן | לא | EN 795 + ETA |
| Adit BTeye2 | קבוע / זמני / נשלף | 50–100 kN | – | כן | כן | EN 795 Type A + B |
| Petzl Coeur Pulse 12 מ"מ | זמני / נשלף | 25 kN* | 6 kN בלבד | לא | כן | EN 795 + EN 959 |
| Petzl Pulse 8 מ"מ | זמני / נשלף | 15 kN* | 2 kN בלבד | לא | כן | EN 795 Type B |
* נתוני שבירה של Coeur Pulse מבוססים על בדיקה בבטון 50 MPa (בטון איכותי מאוד). בבטון 25 MPa (נפוץ) החוזק יורד משמעותית.
דגשים חשובים לבחירה והתקנה
- תקנים: יש לוודא שנקודת העיגון עומדת בתקן EN 795 – Type A לקבועות, Type B לניידות/זמניות.
- סוג הבטון: בבטון סדוק, ישן, חלול, או קרוב לקצה – יש להשתמש בעיגון כימי בלבד.
- אישור מהנדס: התקנת נקודות עיגון קבועות מחייבת אישור בודק מוסמך או מהנדס אזרחי/מכונות רשום.
- בדיקה תקופתית: בדיקה מפורטת על ידי גורם מוסמך לפחות אחת ל-12 חודשים – ולאחר כל אירוע חריג (נפילה, עומס חריג, אחסון בתנאים קיצוניים).
- Coeur Pulse – זהירות מוגברת: עוגן זה דורש הכשרה ספציפית, בדיקה לפני כל שימוש, ועמידה בכל הוראות היצרן ללא פשרות. אין להשתמש בו כפתרון "קל ומהיר" ללא הכשרה מתאימה.
